タップ下穴深さ
タップ下穴深さの考え方(掲載用)
ねじの強度を確保するためには、適切な ねじ込み深さ と ねじ深さ(タップ加工長さ)、および 下穴深さ の設定が重要です。以下は、一般的な機械設計・加工現場で用いられる目安を整理したものです。
■ ねじ込み深さ(有効ねじ長さ)の目安
材料によって推奨されるねじ込み深さ(=有効ねじのかかる長さ)は異なります。
-
鋼材(鉄・ステンレス)
-
標準:1.0D(ねじ径 × 1)
-
大きな力・振動を受ける箇所:1.5D
-
-
アルミ材
-
標準:2.0D(ねじ径 × 2)
(アルミは母材が軟らかいため、鋼より深めに確保する)
-
■ ねじ深さ(タップ加工深さ)
ねじ深さ = ねじ込み深さ + 2P(最低でも 2 ピッチの余裕)
※ 入口・底部の不完全ねじを考慮するため。
鋼材の標準的な設計例として、
「ねじ込み深さ ≈ 1.2D」で考えると、以下の式になります。
ねじ深さ = 1.2D + 2P
この値は、有効ねじ長さが 1D 前後となり、鋼材の標準的な強度を満たす設定となります。
■ 下穴深さ(ドリル加工深さ)
下穴は、タップよりさらに深く加工する必要があります。
これは、
-
タップの不完全ねじ部
-
ドリル先端のすくい面(先端角)
-
切りくず逃げ
などを考慮するためです。
ここでは実務的な値として、
下穴深さ = ねじ深さ + 3P
(※ ドリルのストレート部先端からの深さ)
としました。
小径では 4〜5P を用いる場合もありますが、汎用設計値として 3P を採用しています。
■ タップ用:ねじ深さ・下穴深さ一覧(鋼材・1.2D 設定)
| ネジの呼び径 | P(並目) | ねじ深さ | 下穴深さ | P(細目) | ねじ深さ | 下穴深さ |
|---|---|---|---|---|---|---|
| M2 | 0.4 | 4 | 6 | 0.25 | 3 | 4 |
| M2.3 | 0.4 | 4 | 6 | – | – | – |
| M2.5 | 0.45 | 4 | 6 | – | – | – |
| M2.6 | 0.45 | 5 | 7 | – | – | – |
| M3 | 0.5 | 5 | 7 | 0.35 | 5 | 7 |
| M3.5 | 0.6 | 6 | 8 | 0.35 | 5 | 7 |
| M4 | 0.7 | 7 | 10 | 0.5 | 6 | 8 |
| M5 | 0.8 | 8 | 11 | 0.5 | 7 | 9 |
| M6 | 1.0 | 10 | 13 | 0.75 | 9 | 12 |
| M8 | 1.25 | 13 | 17 | 1.0 | 12 | 15 |
| M10 | 1.5 | 15 | 20 | 1.25 | 15 | 19 |
| M12 | 1.75 | 18 | 24 | 1.25 | 17 | 21 |
| M14 | 2.0 | 21 | 27 | 1.5 | 20 | 25 |
| M16 | 2.0 | 24 | 30 | 1.5 | 23 | 28 |
| M18 | 2.5 | 27 | 35 | 1.5 | 25 | 30 |
| M20 | 2.5 | 29 | 37 | 1.5 | 27 | 32 |
| M22 | 2.5 | 32 | 40 | 1.5 | 30 | 35 |
| M24 | 3.0 | 35 | 44 | 2.0 | 33 | 39 |
| M27 | 3.0 | 39 | 48 | 2.0 | 37 | 43 |
| M30 | 3.5 | 43 | 54 | 2.0 | 40 | 46 |
| M33 | 3.5 | 47 | 58 | 2.0 | 44 | 50 |
| M36 | 4.0 | 52 | 64 | 3.0 | 50 | 59 |
| M42 | 4.5 | 60 | 74 | 4.0 | 59 | 71 |
| M45 | 4.5 | 63 | 77 | 4.0 | 62 | 74 |
| M48 | 5.0 | 68 | 83 | 4.0 | 66 | 78 |
| M52 | 5.0 | 73 | 88 | 4.0 | 71 | 83 |
※「–」は細目が標準規格に存在しないもの。
■ まとめ
-
鋼材のねじ込み深さは 1D(標準)〜1.5D(強負荷)
-
アルミ材では 2D を推奨
-
ねじ深さ = 1.2D + 2P(不完全ねじの余裕を含む)
-
下穴深さ = ねじ深さ + 3P(ドリル先端・切りくず逃げ分)
-
一覧表は上記の式に基づいた代表値

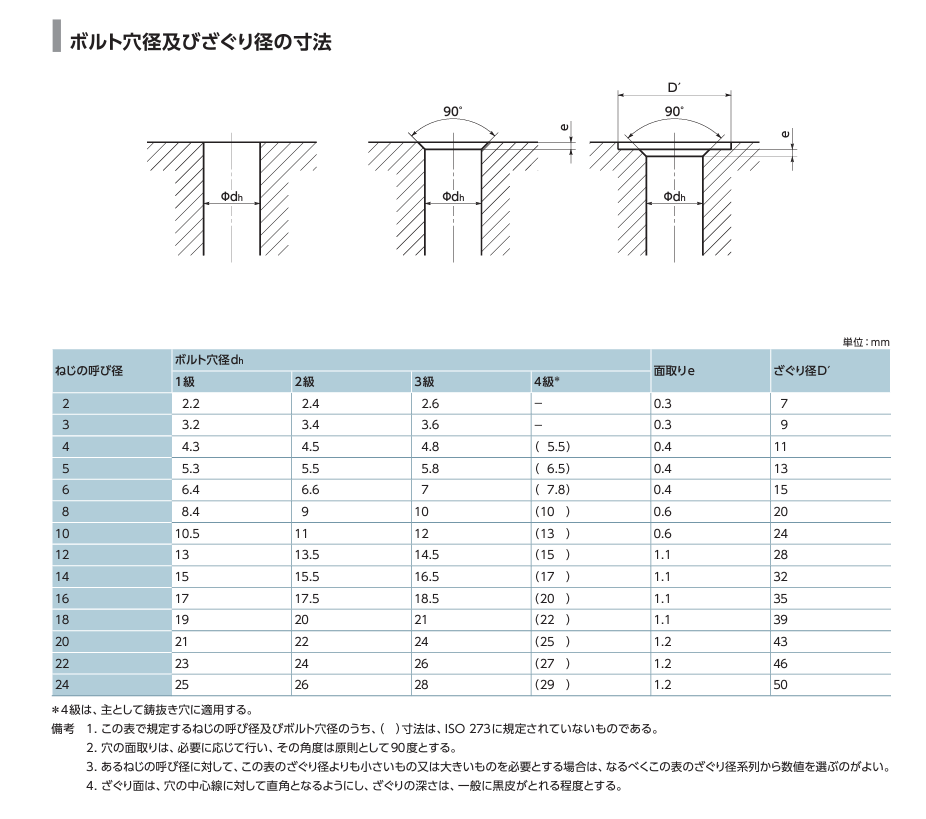

六角穴付きボルト加工穴寸法(参考値)
2級
| ねじの呼び(d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 |
| d′ | 3.4 | 4.5 | 5.5 | 6.6 | 9 | 11 | 14 | 16 | 18 | 22 | 26 |
| dk | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 |
| D | 6.5 | 8 | 9.5 | 11 | 14 | 17.5 | 20 | 23 | 26 | 32 | 39 |
| K | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 |
| H1 | 2.7 | 3.6 | 4.6 | 5.5 | 7.4 | 9.2 | 11 | 12.8 | 14.5 | 18.5 | 22.5 |
| H2 | 3.3 | 4.4 | 5.4 | 6.5 | 8.6 | 10.8 | 13 | 15.2 | 17.5 | 21.5 | 25.5 |
引用:https://www.nbk1560.com/~/media/PDF/ja-JP/products/pdf/20_Diameter_of_Clearance_Holes_and_Counterbores_for_Bolts_and_Screws.ashx%3Fla%3Dja-JP
