📘 論文要約
1️⃣ 目的
本論文は、イオン交換法によるガラス導波路技術の歴史、製造プロセス、モデリング手法、デバイス応用、将来展望までを体系的にまとめたレビュー論文です。2️⃣ イオン交換導波路とは
ガラス中の可動イオン（主に Na⁺）を Ag⁺ や K⁺ など別のイオンに置換することで、局所的に屈折率を変化させ、導波路を形成する技術。特徴
- 低コスト
- 光ファイバとの整合性が良い
- 低損失
- 製造装置が比較的簡便
- バッチ処理可能
3️⃣ 主な製造プロセス
代表的な工程：- 熱拡散（molten salt）
- 電場印加型（field-assisted）
- 金属薄膜ソース法
- アニール（再拡散）
- 埋込（burial）プロセス
イオンごとの特徴
| イオン | 特徴 |
|---|---|
| Ag⁺ | 高屈折率変化、最も一般的。ただし還元による銀クラスター形成が課題 |
| K⁺ | 低損失だが応力による複屈折が生じやすい |
| Tl⁺ | 高屈折率変化だが毒性が高い |
4️⃣ モデリング理論
イオン拡散は Nernst–Planck方程式で記述される。 考慮要素：- 拡散
- 内部電場
- 外部電場
- 電気的中性条件
- 混合アルカリ効果
5️⃣ 主なデバイス応用
📌 受動素子
- スプリッタ
- カプラ
- Mach–Zehnder干渉計
- AWG（波長分波器）
- リング共振器
- 熱光学スイッチ
- Braggグレーティング
📌 非線形デバイス
- 四光波混合
- ソリトン伝搬
- 非線形スイッチ
📌 レーザー・増幅器
特に重要な分野：- Ndドープ導波路レーザー
- Er/Ybドープ増幅器（EDWA）
- 分布帰還型（DFB）導波路レーザー
- UV書き込みBraggグレーティングレーザー
6️⃣ その他の応用
- 光センサー（化学センサー、干渉型センサー）
- Lab-on-chip
- 天文学用干渉計
- 光ジャイロ
- 光バックプレーン配線
7️⃣ 技術課題
- 高濃度希土類ドープ時の効率低下
- 波長依存特性
- 商業化の難しさ（特に増幅器）
- 他の集積光学技術との競争
8️⃣ 結論
イオン交換導波路技術は：- ✔ シンプル
- ✔ 研究用途に非常に適している
- ✔ 一部商業用途（スプリッタなど）で成功
- ✔ レーザーやセンサーで将来性あり
- ✔ ハイブリッド集積との組み合わせが有望
🎯 一言でまとめると
イオン交換導波路は、シンプルで柔軟性が高い集積光学技術であり、特にレーザー・センサー分野で将来性を持つ成熟技術である。
もしよろしければ：
- 🔬 数式部分だけ詳しく解説
- 🧠 Nernst–Planckモデルをあなたの拡散研究と接続
- 📊 他の導波路技術（PLC, Siフォトニクス）との比較
- 📈 商業的可能性分析
日本語訳
# イオン交換ガラス導波路技術：レビュー
**著者：** Ari Tervonen（アールト大学）、Brian R. West（ウィルフリッド・ローリエ大学）、Seppo Honkanen（アールト大学）
**掲載誌：** Optical Engineering 50(7), 071107（2011年7月）
**DOI:** 10.1117/1.3559213
---
## 著者連絡先
**Ari Tervonen**
アールト大学 電気工学部 マイクロ・ナノサイエンス学科
P.O. Box 13500, FI-00076 Aalto, Espoo, フィンランド
E-mail: ari.tervonen@tkk.fi
**Brian R. West**
ウィルフリッド・ローリエ大学 物理学・コンピュータサイエンス学科
Waterloo, Ontario N2L 3C5, カナダ
**Seppo Honkanen**
アールト大学 電気工学部 マイクロ・ナノサイエンス学科
P.O. Box 13500, FI-00076 Aalto, Espoo, フィンランド
---
## 要旨
イオン交換ガラス導波路技術の歴史と現状をレビューする。ガラスにおけるイオン交換の背景と、研究初期の主要な発展について概説する。導波路の製造、特性評価、モデリングの概要を示し、最も重要な導波路デバイスとその応用について論じる。イオン交換導波路技術は、一般的な導波路特性、集積光学構造・デバイス、および応用研究のための利用可能なプラットフォームとして機能してきた。また、受動・能動の両導波路部品に対する商業的な製造技術でもある。© 2011 SPIE。
**キーワード：** イオン交換；導波路；集積光学
---
## 1. はじめに
ガラスにおけるイオン交換は、光導波路製造に広く応用されている技術である。ガラス中に元々存在する比較的移動度の高いイオン（典型的には Na⁺）を、異なるサイズと分極率を持つ他のイオンで局所的に置換することにより、選択領域で屈折率の変化が生じ、平面基板に導波路領域をパターニングすることが可能となる。この技術が研究されてきた過去40年間に、イオン交換導波路技術に関する数件のレビューおよび数千本の研究論文が発表されている。
ガラスにおけるイオン交換は長い歴史を持つ。装飾や着色の目的でガラスの光吸収特性を改変するために数世紀にわたって利用されてきた。イオン交換による金属ナノ粒子を用いたセラミックのガラス光沢は、10世紀の初期イスラム文化から知られている。表面イオン交換によるガラス強化は、ガラスにおけるイオン交換の最初の大規模な産業応用であった。
集積光学の概念が導入された直後、ガラスロッドレンズや光ファイバーへの以前の応用を踏まえ、ガラスにおけるイオン交換が導波路製造プロセスとして提案された。実際、イオン交換導波路技術の発展は、実用的な傾斜屈折率光学の出現と密接に並行している。
ガラスはよく知られた光学材料であり、ガラス導波路は低材料コスト、光ファイバーとの適合性、低伝播損失・低複屈折、高い安定性と信頼性など、いくつかの利点を有している。製造プロセスとしてのイオン交換は、複雑な製造装置を必要とせず、簡便性と経済性を提供する。バッチ処理が可能であり、プロセスとガラス選択の柔軟性もあることから、多くの用途に適応できる。その利用しやすさから、イオン交換導波路は多様な研究、実験、プロトタイピング作業に広く使用されている。イオン交換技術は導波路部品の産業製造への適用可能性も実証されているが、現場で使用される部品の要件を満たすためには、製造上の特別な要求がある。
イオン交換導波路の研究には、単一の明確な目標はなかった。研究の多くは特定の導波路デバイス応用のための製造技術の開発に集中していたが、集積光学分野のより一般的な研究も多く、イオン交換は利用可能な技術プラットフォームとしてのみ使用されていた。
---
## 2. イオン交換導波路の黎明期
イオン交換導波路に関する最初の発表論文は1972年に登場し、IzawaとNakagomeによって著された。そこで説明された導波路は、ガラス中のNa⁺およびK⁺イオンに対して溶融塩浴からのTl⁺イオン交換を使用し、すでに2つの主要なプロセス技術を導入していた。すなわち、イオンをガラスの深部に移行させるための電界支援イオン交換と、導波路を表面下に埋め込んで低損失を実現するためにガラスに元のイオンを戻す第2のステップである。平面導波路に加えて、リソグラフィでパターニングされたマスクフィルムを用いて製造されたマルチモードチャネル導波路も実証された。非常に進歩した研究であったが、それはまだ実現可能性の基本的な実証に過ぎなかった。
翌年、GiallorenziらはGallagherとde la Rueによる論文が、純粋な熱拡散による平面導波路製造を研究した。異なる交換イオン（銀、カリウム、タリウム）が比較された。平面導波路の特性（濃度や屈折率プロファイル、損失など）が研究された。特に、カリウム交換（0.008）は銀交換（0.08）と比較して1桁低い屈折率増加を生じることが見出された。
これらの最初の研究に続き、SaruwatariとIzawaは1974年に、Nd添加ホウケイ酸ガラス中でTl交換プロセスを使用した最初の非ファイバーガラス導波路レーザーを実証した。これは4mm長のマルチモード導波路で、パルスレーザー動作が達成された。この初期の導波路レーザー研究はほとんど忘れ去られ、希土類添加ガラスにおけるイオン交換導波路の研究が本格的に始まるまでに10年以上を要した。
熱銀交換平面導波路に関するいくつかの追加実験的研究が続き、屈折率プロファイルと基本モード特性の特性評価が行われた。GedeonとCarnstamはそのようなプロセスを使用してマルチモードストリップ導波路を製造し、その曲げ損失を特性評価した。最初のシングルモードチャネル導波路（銀イオン交換によって製造されたもの）は、Gallagherとde la Rueによって1976年に実証された。
当時、マルチモード導波路の製造に大きな重点が置かれていた。これは部分的に、狭ラインリソグラフィで直面した技術的課題によるものであった。特に、ほとんどの研究が可視波長で行われ、比較的大きな屈折率コントラストを持っていたことがその理由である。しかし、マルチモードファイバー通信で使用される部品への需要もあった。一部の新しい製造プロセスは、リチウムイオン交換など、マルチモード導波路製造を目標としていた。また、固体Agフィルムソースを使用した電界支援プロセスによる銀交換導波路に関する最初の研究は、高度にマルチモードな導波路を実現する可能性を提供した。ViljanenとLeppihalmは、そのような「乾式」プロセスと熱アニーリングを組み合わせてほぼ円形のストリップ導波路を実証した。マルチモード導波路を目標とすることで、ほぼステップ屈折率プロファイルを提供できる電界支援製造プロセスへの関心も高まった。Lilienhofらによるその後の研究は、プロファイル形状がガラス中の電界分布によって主に決定されることを示した。代替プロセスを探索する中で、Cs⁺およびRb⁺イオンの交換が研究され、結果として生じる急峻なプロファイルはガラスの混合アルカリ効果によって説明された。
平面導波路における銀イオン交換の詳細な研究が続き、製造の制御と繰り返し精度の確立に必要な交換プロセスのより良い知識と理解を得ることが目指された。Stewartらは、Ag拡散導波路特性の研究を行い、拡散プロファイルとモード特性のプロセスパラメータとの関係を決定した。MillarとHutchinsは、そのような導波路の製造公差を評価した。StewartとLaybournは希薄硝酸銀メルトの使用を研究し、これがプロセス制御に利点をもたらすことを示した。正規溶液理論に基づき、彼らは導波路表面屈折率と塩メルト中の銀濃度の関係を決定した。これにより、与えられた応用に対して屈折率コントラストを選択できるため、銀交換プロセスの柔軟性が大幅に向上した。
興味深いことに、ガラスにおけるイオン交換によって製造された最初の機能デバイスは、かなり高度な能動的Nd添加導波路レーザーであった。いくつかの基本的な受動デバイスもイオン交換導波路で実証された。誘導波偏光子は、基本TMモードのカットオフ以下の深さの小さいセクションを持つ平面導波路で作製された。シングルモードストリップ導波路とシングルモードファイバーの結合を最適化するテーパーは、プロセス中にマスクされた基板を塩メルトにゆっくりと浸漬することで必要な拡散プロファイルを達成した。5チャンネル波長マルチプレクサーは、チャープグレーティングとマルチモード銀交換導波路を組み合わせて実証された。銀交換とは別に、カリウム交換によるシングルモード1対Nスターカプラーが実証された。K⁺イオン交換は、導波路構造上に堆積された小型薄膜ヒーターを組み合わせた最初の熱光学導波路スイッチを作製するためにも使用され、0.5W のスイッチング電力でミリ秒のスイッチングを達成した。
誘導波デバイス製造のための技術基盤を提供するためのイオン交換導波路の開発は、グラスゴー大学のグループによるいくつかの論文でその頂点に達した。小型光リング共振器の製造を目的として、彼らは633nm波長で動作する狭幅・高屈折率コントラスト銀交換導波路の製造プロセスを開発していた。これらの導波路で最適化された方向性カプラーと曲げ構造を製造でき、0.5mmの曲率半径を持つリング共振器が実証され、フィネス15、往復損失0.7dBを達成した。関連する研究として、同じプロセスを使用して製造されたシングルモード導波路Y接合の研究があった。カリウム交換導波路に基づくシングルモードデバイスの当時の例は、方向性カプラーパワー分割器であり、2段プロセスによって寸法要件が大幅に緩和された。このデバイスは可視波長で実証された。
イオン交換導波路の10年以上にわたる研究の後、関心は徐々に高まり、シングルモードデバイスの実現可能性とプロセスの柔軟性の基本的な実証により、この技術の将来の見通し（商業生産の真剣な可能性を含む）の基盤が築かれた。当時のイオン交換ガラス導波路技術の現状はFindaklyによってレビューされた。
---
## 3. 導波路製造プロセス
導波路製造のためのイオン交換プロセスは、ほとんどの場合、1〜3つのプロセスステップのシーケンスとして表現できる。その構成を図1に示す（ここでは銀-ナトリウムイオン交換で説明）。最初の4つの構成は、ガラスにイオンを導入するために使用される。
- **図1(a)**：パターニングされたマスクを通じた溶融塩源からの広く使用される熱イオン交換。
- **図1(b)**：アノード側の溶融塩からの電界支援イオン移動。
- **図1(c)**：金属薄膜源からの電界支援移動。薄膜はパターニングされたマスクの上に堆積されるか、ガラス表面に直接パターニングできる。
- **図1(d)**：パターニングされた金属膜をアノード表面の溶融塩源と組み合わせた電界支援移動プロセス。これは埋め込み導波路を製造するための1段プロセスとして使用でき、金属フィルム源が消費された後は電界支援埋め込みとして直接続く。
図1(e)〜(g)は、導波路特性を調整するためにガラス中に確立された既存のイオン濃度を修正するために使用されるため、通常は2段製造プロセスの第2ステップとして使用される。
- **図1(e)**：導波路のためにイオンを内部で拡散により再分配する単純な熱アニーリング。
- **図1(f)**：熱埋め込み。元々ガラス中にあるイオンが表面の基板に置き換えられ、導波路を形成するイオンはさらに深く拡散される。
- **図1(g)**：電界支援埋め込み。元のイオンを表面のガラスに置き換えながら、導波路はより深く基板に移動できる。
溶融塩源には、通常、融点の低い硝酸塩が使用される。塩源は、屈折率を増加させるイオンの希薄濃度を持つこともできる。共晶塩混合物を使用してプロセス温度をさらに低下させることも可能である。
熱拡散と交換に基づくプロセスの実験室装置は比較的単純にできる。溶融塩用の適切な容器を持つ炉があればよく、プロセス温度の正確な制御が再現性の主要な因子となる。溶融塩を用いた電界支援プロセスでは、装置がやや複雑になる。電気接点を基板のアノード側とカソード側に設け、電気的絶縁を維持する必要があるためである。
チャネル導波路製造には、リソグラフィパターニングを用いた様々なマスク材料が使用されてきた。アルミニウムとチタンは最も広く使用される金属マスクである。多くの場合、誘電体マスクは金属膜より好まれる。Agナノ粒子がマスク端の下に形成される可能性があるためである。さらに、導電性マスクはガラス中に電界を発生させ、イオン濃度分布に影響する。電界支援プロセスでは金属マスク下に薄い枯渇層が形成され、この領域のイオン濃度に影響する。このような理由から、誘電体マスク材料が好まれることが多い。例えばアルミナ、二酸化ケイ素、窒化ケイ素が使用されてきた。導波路はイオン源開口部より広くなる可能性があるため、シングルモード導波路には狭いリソグラフィラインが必要である。特に深く埋め込まれたシングルモード導波路の場合、ライン幅は1〜2μmにする必要がある。
実用部品の主な関心は、光ファイバーとプロファイルが一致した埋め込み導波路にある。埋め込み導波路は表面欠陥や環境的擾乱から保護され、ファイバーへの低複屈折と効率的な結合に必要な対称性を達成でき、接続ファイバーを固定するための導波路端面での必要なサーフェスエリアを提供する。シングルモードファイバーと一致した導波路は高い屈折率コントラストを必要としないが、深い埋め込みステップ中の拡散によって交換イオンの濃度が大幅に低下するため、最初は比較的高い屈折率増加を得る必要がある。
タリウムイオン交換はこの分野の最初の論文で使用され、最初の産業的な製造プロセスにも使用された。通常、Tl⁺/K⁺交換によって達成され、Corning社によって導波路製造用に開発され、最初はマルチモード導波路に適用されたが、その後の製品開発はシングルモード導波路部品製品、主に1対Nスプリッターに集中した。タリウムを使用する利点は、かなり大きな屈折率増加が得られることである。タリウムイオン交換の使用が制限される主な理由、特に研究作業では、その高い毒性である。部品製造を目的として開発された別のプロセスはセシウムイオン交換である。Cs⁺/K⁺交換用の特殊ガラスBGG21が開発され、シングルモード導波路の電界支援埋め込みプロセスに使用された。
イオン交換ガラス導波路研究において最も広く使用される2つのイオンはAg⁺とK⁺である。カリウムイオン交換は、低損失表面導波路を容易に製造でき、低い屈折率増加によってマスク開口寸法の制約が緩和されるという利点がある。しかし、K⁺交換ガラスでは比較的高い応力が発生し、屈折率増加の大部分は応力光学効果によって引き起こされるため、導波路は複屈折を持つ。さらに、K⁺交換は低屈折率コントラストとK⁺およびNa⁺イオンの移動度の大きな差のため、埋め込み導波路製造には適していない。
銀イオン交換は、導波路製造に非常に理想的であり、その広い普及を説明する。比較的高い屈折率増加を達成でき（シングルモード要件を満たすためにメルト希釈で減少させることができる）、ほとんどのガラスでAg⁺とNa⁺イオンの移動度比はそれほど低くない。銀交換導波路の多くの研究を通じて見出された主な欠点は、銀イオンが中性原子に還元し、その後ガラス中で金属クラスターに凝集して吸収コロイドを形成する傾向である。これは特にAg⁺イオン濃度が高い場合に高い導波路損失を引き起こす可能性がある。この損失を減少させるために多くのアプローチが取られてきた。銀濃度の希釈使用や、製造プロセスでの金属マスクフィルムの回避などである。ガラス組成が銀の金属形態への還元に重要な役割を果たすことが理解され、特にガラス構造中に多価イオンとして存在する不純物元素Fe、As、Sbを避けるべきであることが分かった。これらの不純物からAg⁺イオンが電子を捕獲する可能性があるためである。
最適なガラスは、このような不純物を避けるだけでなく、非常に特殊な組成を持つことが発見された。従来のナトリウム含有ガラスでは、ナトリウムイオンはガラスネットワーク中の非架橋酸素原子と結合しており、ガラスに交換された銀イオンはこれらの非架橋酸素原子から電子を抽出して銀原子に還元される。アルミナをガラスに添加することで、非架橋酸素サイトの数が減少する。Al₂O₃とNa₂Oのモル濃度がガラス中で同レベルになると、ナトリウムイオンが非架橋酸素と結合しない異なる構造のガラスネットワークが確立される。そのようなアルミノケイ酸ガラスに交換されたAg⁺イオンは非常に安定している。銀イオン交換のための特殊ガラス—BGG315—がアルミノホウケイ酸塩組成で開発された。アルカリ種としてナトリウムのみが存在するため、真の二元イオン交換の管理が容易になった。このガラスは酸素の一部がフッ素に置き換えられており、光ファイバーと一致する屈折率値に達した。IOTは、このガラスに基づくシングルモードデバイス製造技術で集積光学部品の会社として設立された。
銀イオン交換導波路をAgフィルム源から製造する場合、溶融塩源からのイオン交換に基づくプロセスとは異なる点がある。Agフィルムからガラスへの熱拡散は遅いため、実質的な銀イオン濃度を生成するにはプロセスを電界支援にする必要がある。このプロセスは電気化学的なものであり、陽極反応はKapilaとPlawskyによって詳細に研究・説明された。この技術は、シングルモード導波路の製造にも使用されてきた。最初は1段埋め込みプロセスで、後に電界支援移動の第1ステップとアニーリングを組み合わせた完全に乾式の固体プロセスで、シングルモードファイバー互換導波路を製造した。このプロセスは多くの誘導波デバイスの実証にも使用されてきた。現在まで、乾式銀イオン交換を利用した商業的な製造はない。
同じ基板上での異なるイオン交換プロセスの組み合わせによる導波路構造の製造も研究されてきた。特に、カリウムと銀のイオン交換は、与えられたガラスで約1桁異なる屈折率コントラストを生成する。また、K⁺イオンは与えられた温度でAg⁺イオンよりはるかに低い移動度を持つため、カリウムイオン交換を最初に高温で行い、その後低温で銀イオン交換を行うと、最初のステップのK⁺イオン分布はほとんど影響を受けない。カリウム交換領域がガラス中の銀イオン交換を実質的に阻害するため、パターニングされたカリウム導波路領域を銀イオン交換のマスクとして使用できることが分かった。これら2つのイオンをガラスに交換することによって平面導波路領域を組み合わせることで、屈折性平面導波路レンズ素子や回折導波路素子を製造することができる。また、異なる屈折率コントラスト値を持つチャネル導波路が特殊デバイスの製造のために組み合わされ、カリウム/銀二重イオン交換を使用して製造されたチャネル導波路は伝播損失の低減を示している。
---
## 4. イオン交換導波路特性の評価
プリズム結合は、平面導波路モードの伝播定数を測定するための最も一般的な特性評価方法である。モード情報から、様々なアプローチ（一般的に逆WKB法の変形）を用いて、交換された導波路の屈折率プロファイルを推定できる。伝播定数値は導波路プロファイルに関する完全な情報を提供しない。プロファイルの性質に関するいくつかの仮定を行い、測定値への最良適合を見つける必要がある。屈折率分布を取得するための異なる方法では、正確な導波路プロファイルについて意見の相違がある。チャネル導波路でも測定を行うことができるが、より複雑である。プリズム結合は、導波路内の選択されたモードを励起して個々のモード伝播損失を測定するためにも利用できる。各励起モードの強度分布は、導波路端面で観察できる。測定されたモード伝播定数と強度分布の組み合わせた情報が屈折率プロファイルの抽出に使用されてきた。
導波路プロファイルは深い平面導波路で測定されることが多い。これらは通常、典型的な導波路を代表するものではなく、平面導波路の応用への関心は限られている。実際の目的は、より一般的な導波路プロセスをモデリングできるよう、イオン交換からの拡散プロファイルを特性評価することである。測定プロファイルはパラメータ抽出に利用できる。平面表面導波路から複雑なプロセス（シングルモード埋め込みチャネル導波路の2段製造など）にそのような情報を拡張しても、極めて正確なモデルを達成できない場合がある。要求された公差内で導波路デバイスを製造するためのパラメータを確立するのに十分な場合もある。
屈折率プロファイルは、屈折近視野技術を使用して測定できる。また、導波路サンプルの薄片の干渉計測などの代替光学測定方法も使用されてきた。表面屈折率は反射率測定から得られ、深さの関数としての屈折率は傾斜表面や異なる深さでのエッチングによるガラスの露出によって測定される。
イオン濃度プロファイルを測定するためにいくつかの方法が使用されてきた。破壊的な方法の1つは、薄い連続層をエッチングで除去し、分光法や放射性同位体分析によってエッチャント溶液からイオン濃度を取得する方法である。ガラス基板端面からのイオン濃度の直接測定は、エネルギー分散X線分光法や後方散乱電子分析によって元素を分析する電子マイクロプローブや走査型電子顕微鏡を使用して取得できる。
導波路は通常、損失、複屈折、および光ファイバーへの結合効率についても特性評価される。平面導波路の損失と複屈折はプリズム結合で取得できる。チャネル導波路では、伝播損失測定は結合損失の特性評価と組み合わされ、複屈折も測定できる。
---
## 5. イオン交換プロセスのモデリング
第3節で説明した様々な製造プロセスは、勾配屈折率プロファイルn(x,y)を生成する。ここでxとyはそれぞれ横方向と深さ方向である。イオン交換導波路の光学的導波路特性を適切に記述するには、まず処理条件（温度、交換時間、印加電界など）の関数として交換イオンの濃度プロファイルをモデリングする必要がある。現象論的には、濃度勾配と電界に応じたガラスネットワーク内のイオン種の拡散はNernst-Planckドリフト-拡散方程式によって記述される。ただし、二元一価イオン交換の場合、さらに考慮すべき2つの因子がある：
1. **局所的な電気的中性の制約**：正味のイオンフラックスがゼロであること（またはイオン種AとBの総濃度が一定であること）を要求する。
2. **内部電界**：2つの相互拡散するイオンが異なる拡散係数（したがってNernst-Einstein方程式によって異なる移動度）を持つ場合、濃度勾配が内部電界を確立する。これは製造プロセスが純粋に熱的で電界支援でない場合でも存在する。
二元イオン拡散を支配する微分方程式の厳密な導出は参考文献86に示されている。ここでは定性的に導出する。流入および流出するイオン種をそれぞれAとBとする。両方の種について、イオンjiのフラックスは濃度勾配での拡散と電界でのドリフトの両成分を持つ。イオン導電率のNernst-Einstein方程式を適用すると：
$$
\mathbf{j}_A = -D_A\nabla c_A + (c_A D_A q / fkT)\mathbf{E}
$$
$$
\mathbf{j}_B = -D_B\nabla c_B + (c_B D_B q / fkT)\mathbf{E}
$$
ここで、ciとDiはそれぞれ種iの濃度と拡散係数、Eは全電界（前述の内部電界と外部印加電界の和）、Tは絶対温度、qは陽子電荷、kはボルツマン定数である。fはドリフトと拡散現象間のイオン移動度値の不一致を考慮するための相関係数（ハーフェン比に関連）である。局所的な電気的中性条件は、cA + cB = c0（ガラス中の移動原子の総濃度）を要求することで満たされる。c0は定数であるため、さらなる制約として：
$$
\nabla c_A + \nabla c_B = 0
$$
連続の式（フィックの第2法則）を適用すると：
$$
\frac{\partial c_A}{\partial t} + \nabla \cdot \mathbf{j}_A = 0
$$
これにより、流入イオン濃度cAの時間発展の式が得られる。正規化濃度C = cA/c0を使用するのが通例であり、これは：
$$
\frac{\partial C}{\partial t} = \frac{D}{1-(1-M)C}\left[\nabla^2 C + \frac{(1-M)(\nabla C)^2}{1-(1-M)C} - \frac{q\mathbf{E}_{ext}}{kT}\nabla C\right]
$$
ここでM = DA/DB、DAをDと再標記した。括弧内の3つの項はそれぞれ拡散、内部電界ドリフト、外部電界（Eext）ドリフトによる濃度変化への寄与を示す。
### 5.1 拡散方程式の解
方程式(4)は任意の数の空間次元で成立する。1D（スラブ）と2D（チャネル）導波路モデリングは非常に一般的だが、3Dモデリングはほとんど必要ない。イオン交換導波路は弱い導波路であり、導波路形状が伝播方向に非常にゆっくりと変化するため、この方向のドリフトと拡散は無視できる。ただし、イオン交換が回折素子を作成するために使用される場合は完全な3Dモデリングが必要である。
M=1で印加電界がない場合—イオン移動度の濃度依存性を無視して—二元拡散方程式は単純な形に還元される：
$$
\frac{\partial C}{\partial t} = D\frac{\partial^2 C}{\partial y^2}
$$
これはC(y, t) = C₀erfc(y/2√(Dt))の解を持つ（erfcは余誤差関数）。
一般的に、チャネル導波路モデリングは、計算アルゴリズムの安定性と速度に厳しい要件を課す。Mの値が小さいと、式(4)の分母の2つの項がガラス/メルト界面付近で非常に小さくなるため、計算不安定性が生じる。初期のチャネル導波路モデリングはDufort-Frankelアルゴリズムを使用した。しかし、この方法はMが約0.1より大きい値に対してのみ安定であり、Ag⁺-Na⁺交換など実用的なイオン交換システムを除外してしまう。PeacemanとRachfordの交互方向陰解法（ADI法）はMの非常に低い値まで安定であることが示された。
### 5.2 電界のモデリング
外部印加電界が存在する場合、その空間プロファイルEext(x,y)はイオン濃度の変化に密接に関係する。第一近似として、電界は時間的に一定と見なし、ラプラス方程式で計算されるポテンシャルプロファイルφ(x,y)の勾配として表現できる。ただし、M≠1の場合、イオン濃度の空間変動の存在はNernst-Einstein関係を通じて電気伝導率σ(x,y)の比例変動を意味する。この場合、φ(x,y)は非標準ラプラス方程式を満足する：
$$
\sigma(x,y)\nabla^2\varphi(x,y) + \nabla\sigma(x,y) \cdot \nabla\varphi(x,y) = 0
$$
イオン濃度と伝導率の線形関係を仮定すると：
$$
\sigma(x,y) \propto \frac{1}{M}[1-C(x,y)] + C(x,y)
$$
C(x,y)が時間とともに変化するため、σ(x,y)も変化し、ひいてはφ(x,y)とEext(x,y)も変化する。したがって、各時間ステップで電界プロファイルを更新する必要がある。
### 5.3 イオン濃度の屈折率プロファイルへの変換
イオン交換導波路のモデリングの最終ステップは、交換イオン分布C(x,y)を屈折率プロファイルn(x,y,λ)に変換することである。交換されたイオンは、3つの物理的メカニズム（イオンサイズ、イオン分極率、誘導応力による弾性光学効果）によって屈折率に局所的に影響を与える。K⁺-Na⁺イオン交換導波路ではこの後者のメカニズムが屈折率変化を支配することが分かっているが、Ag⁺-Na⁺導波路では他の2つの効果と比較して小さい。
交換イオンの絶対濃度が小さい場合、交換イオン濃度と屈折率変化の間には線形関係があることが比較的容易に示せる。これはLorentz-Lorenz方程式から従う：
$$
\frac{n^2-1}{n^2+2} = \frac{4\pi}{3}\sum_i N_i\alpha_i
$$
ここでNiとαiはそれぞれ成分iの数密度と分極体積である。最終的に：
$$
\Delta n = \frac{2\pi(n_{sub}^2+2)}{3n_{sub}}(\alpha_A - \alpha_B)\Delta N
$$
これはΔnがΔNに線形比例することを示す（αA < αBの場合、実際に負になり得る）。
実際には、イオン分極率体積αAとαBまたはΔNの絶対値を知る必要はない。代わりに、与えられたガラス/塩メルト組み合わせに対して最大屈折率変化Δn₀の実験値を決定し、正規化濃度C=1と相関させる。屈折率プロファイルは次のように表現できる：
$$
n(x,y,\lambda) = n_{sub}(\lambda) + \Delta n(x,y) = n_{sub}(\lambda) + \Delta n_0(\lambda)C(x,y)
$$
### 5.4 イオン交換パラメータD、M、Δn₀の実験的決定
セクション5.1〜5.3は、イオン交換プロセスのモデリングにはD、M、Δn₀の正確な値が必要であることを示唆している。これらのパラメータはガラスメーカーによって日常的に提供されていない。また、最初の2つはプロセス温度に強く依存し、3つ目は塩メルトの組成にかなり依存する。さらに、同じガラス基板の異なるバッチでも拡散係数に大きな変動がある場合がある。
イオン交換パラメータの決定は、様々な交換温度と時間のスラブ導波路特性を検討することによって実験的に達成できる。スラブモードの有効屈折率はプリズム結合（M線）技術で測定される。最も一般的なアプローチでは、式(4)をDとMの仮定値を使用して1Dで解き、得られた濃度プロファイルをΔn₀の仮定値を使用して屈折率プロファイルに変換する。モデルのスラブ導波路の有効屈折率をWKB法で計算し、測定された有効屈折率と比較する。このプロセスを繰り返し、3つのパラメータを調整して測定値とモデル値の二乗誤差を最小化する。
広い処理温度範囲で、自己拡散係数はアレニウス温度依存性を示す：
$$
D(T) = D_0 e^{-E_a/kT}
$$
ここでEaは種Aがサイト間をジャンプするために必要なエネルギー障壁、D₀は定数である。
---
## 6. イオン交換による誘導波デバイス
### 6.1 受動デバイス
イオン交換導波路デバイスの初期実証には、スプリッターや波長マルチプレクサーなどのマルチモードデバイスが含まれていた。より広い機能性はシングルモードデバイスによって提供される。これらはまた、シングルモードファイバーを使用する現代の応用にも適している。スプリッター、カプラー、テーパー、偏光子、リング共振器、熱光学スイッチの最初の実証はセクション2で説明した。マッハ-ツェンダー干渉計、マルチモード干渉（MMI）カプラー、フェーズドアレイマルチプレクサーを含む、ほぼすべての受動導波路デバイス構造がイオン交換によって製造できる。
1対N（または2対N）スプリッターは、カスケード接続されたシングルモード導波路Y分岐に基づいており、固有に対称な分割から低い不均衡、広帯域動作、偏光無感度の利点を提供する。波長スプリッター/コンバイナーとしての方向性カプラーとマッハ-ツェンダー干渉計が比較されてきた。MMIカプラーは通常、高屈折率コントラストステップ導波路に基づいているが、イオン交換によっても実証されている（設計で特別な考慮が必要）。アレイ導波路回折格子（AWG）マルチプレクサーでは、イオン交換導波路は低偏光感度を提供し、デバイス応答の熱微調整が可能である。熱光学効果は可変アッテネーターデバイスに利用できる。イオン交換マッハ-ツェンダー構造の可変アッテネーターは、1dBの挿入損失、38dBのダイナミックレンジ、10〜20dBの減衰範囲で0.2〜0.6dBの偏光依存損失を実証した。最大電力消費は138mWであった。
イオン交換導波路内に光学格子を形成するために、ファイバーブラッグ格子製造と同様の光書き込み技術を使用できる。様々なイオン交換ガラスがUV波長での十分な感光性を持つことが分かっており、イオン交換用に開発されたBGG31ガラスもその一例である。アドドロップマルチプレクサーは、非対称Y分岐間の2モード導波路のブラッグ格子を利用して実証された。
集積光学の究極の目標は、複数の誘導波デバイスと回路を単一基板に集積することである。例えば、1対Nスプリッターと AWGは既に複数の基本導波路素子を組み合わせており、マッハ-ツェンダーフィルターデバイスと1対8分割の集積が実証されている。また、単一基板に複数の導波路回路層を集積するために導波路埋め込みプロセスを利用する可能性も実証されている。
半導体デバイスとのハイブリッド集積の初期例は、イオン交換導波路を持つガラス基板に集積されたフォトディテクターである。1987年にMacDonaldらは、Agフィルム源から交換されたチャネル導波路を持つガラス基板上に堆積・パターニングされた金属相互接続層に GaAsフォトディテクターが接着されたハイブリッド光電子集積回路を実証した。LarsonとPhelanはカリウム交換ガラス導波路上に水素化アモルファスSiフォトディテクターを堆積させ、続いてより長波長に対応するゲルマニウムベースの検出器を実証した。Yi-Yanらは、イオン交換導波路を持つガラス基板上に薄いIII-V族半導体多層膜を接着できるリフトオフ技術を導入し、この構造に金属-半導体-金属検出器を製造した。
### 6.2 非線形導波路デバイス
1980年代半ばに導波路の光学的非線形に対する関心が大幅に高まり、その頃にはイオン交換がガラス導波路製造の信頼性の高い方法として確立されていた。半導体添加ガラスは有望な材料であり、非線形研究のための低損失導波路を作製するためにカリウム-ナトリウム交換が使用された。市販のフィルターガラスはナトリウム濃度が低いため、この研究ではナトリウム豊富なメルトが使用された。CdSSe添加ガラスの高速非線形からの縮退四波混合が、プリズム結合でポンプとプローブビームを平面導波路に結合させることによって観察された。このようなガラスのイオン交換方向性カプラーはピコ秒全光スイッチングで実証されたが、これは高速飽和吸収によって支配されていたため、スイッチング効率は高くなかった。
AitchisonらはB270ガラス上に製造されたカリウム-ナトリウムイオン交換平面導波路において空間光ソリトンとソリトン相互作用を実証した。このガラスは特に高い非線形を持たないが、低損失である。彼らはまた、ニオブとチタンを含む高い非線形を持つタリウム-カリウム交換実験ガラスでも同様の観察を行った。
### 6.3 レーザーと増幅器
近年、能動的希土類添加導波路レーザーと増幅器の研究が、イオン交換ガラス導波路において最も活発な分野となっている。イオン交換導波路における増幅は、1973年にSaruwatariらによって実証された。彼らは4.0 wt.% Nd₂O₃を含むホウケイ酸ガラスの高度にマルチモードな導波路でのレーザーを実証した。この分野では、希土類添加ファイバーの約束に大きく刺激されて、1989年に研究が「再生」されるまで、10年以上ほとんど進展がなかった。1990年代初頭には、主に〜1.06μm波長で動作するNd添加導波路レーザーと増幅器を実証するいくつかの研究が報告された。
1.55μm動作のWDMネットワーク向けEr添加ファイバー増幅器の応用の出現とともに、平面希土類添加導波路への注目もEr添加デバイスへと転じた。イオン交換導波路では、大量の希土類イオンに添加できるリン酸塩ガラスを基板として使用することで最も成功した。ケイ酸ガラスは希土類イオンの溶解度が比較的低いため、クラスタリングと変換効率の低下が生じる。高度に添加されたリン酸塩ガラスの使用により、わずか数センチメートルの長さの増幅器やシングル周波数動作に適した短キャビティ導波路レーザーなどのコンパクトなデバイスの製造が可能になる。
Er添加導波路増幅器の開発における主要な突破口は1995年に訪れた。Barbierらが41mmの長さのデバイスで二重パス構成で7dBのネット利得を生み出す増幅器を実証した。Er/Yb共添加リン酸塩ガラス基板を使用した。彼らは電界支援埋め込みプロセスを使用してファイバー-導波路結合損失を低減した。
単位長さあたりの記録高利得を達成する上で、Patelらはガラス中に高濃度のEr（8 wt.%）とYb（12 wt.%）が添加された3mm長のリン酸塩ガラス導波路において1534nm波長での4.1dBのピーク利得を実証した。
リン酸塩ガラスにおける導波路レーザーの実証では多くがBragg格子を使用してきた。最初の試みは消光比が低かったが、2006年のYliniemiらの研究では高品質のUV書き込みBragg格子が報告され、そのような格子を利用した導波路レーザーが実証された。VeaseyらはKNO₃浴でのカリウムイオン交換と分布ブラッグ反射（DBR）格子を使用し、350mWの結合ポンプ電力で約1536nmで80mWの出力を達成した。Bastardらによって3kHzという非常に狭いレーザー線幅も実証された。
レーザー実験において、光ファイバーで送達されたポンプ電力でポンピングされたシングル周波数レーザーが、200mWのポンプ電力で9.0mWの出力電力で動作し、閾値電力は135mW、傾き効率は13.9%であった。
---
## 7. イオン交換導波路デバイスと回路の追加応用
シングルモードイオン交換ガラス導波路に基づく光ファイバー受動部品は、この技術の最も明白な応用である。特に、1対Nおよび2対Nスプリッター/コンバイナーは異なるベンダーから長年にわたって入手可能である。主な応用は、受動光ネットワーク向けの分岐デバイスおよびWDM伝送システムでの光増幅前の異なる波長での信号多重化である。これらのデバイスの性能は優れているため、その将来性は主に新興市場のニーズと、他の導波路技術、マイクロ光学またはファイバー部品に基づく代替ソリューションとの競争力に依存する。
光通信がより短距離に浸透する次のステップは、増加するデータレートで、光学が低い信号干渉と電力消費で高い帯域幅-距離積を提供できるバックプレーンと回路基板での銅相互接続の置き換えである。マルチモード光導波路は低コストの相互接続媒体を表す。この研究は主にポリマー導波路技術に集中してきたが、より最近では回路基板に積層されたガラスシート中のイオン交換導波路が提案されている。
光通信の後、誘導波デバイスにとって最も興味深い応用分野は光センサーである。センサー市場の重要な部分が、低コスト導波路技術でも届かない価格レベルに存在することを覚えておく必要があり、センサー概念の実証から商業製品への大きなギャップがある。イオン交換導波路を使用したいくつかのセンサー概念が実証されてきた。誘導波干渉計構造を使用するものが多く、距離や屈折率測定などに使用できる。化学センサーも主要なカテゴリーであり、導波路を伝播する光で試料物質を調べる。これらはしばしばエバネッセント場センシングに基づき、導波路表面の薄い層を測定する。
天文学、特に可視または赤外線観測のビーム結合における天文干渉計において、新しい応用が最近見出された。一連の論文がイオン交換導波路デバイスをイネーブリング技術として使用してこのアプローチを研究した。最初に概念を提案し、実験室での実現可能性の実証、ビームコンバイナーの検証と、1.6μm波長での天文干渉計観測、続いて2.0〜2.5μm観測のための新しい導波路デバイスの開発が行われた。天文学では中赤外線スペクトルへのさらなる拡張への高い関心があり、イオン交換導波路は3〜4μmスペクトル範囲をターゲットとするゲルマン酸ガラスで実証されている。
---
## 8. 展望と結論
イオン交換導波路部品は、主に高い分割比を持つスプリッターとして、シングルモードファイバー通信応用向けに入手可能である。その将来の成功は市場の拡大と、主な競合相手（他の受動集積光学技術を使用して製造された部品と予想される）に対するコストまたは性能の優位性を提供できるかどうかに依存する。
イオン交換導波路増幅器は広範に研究され、非常に印象的な結果が実証されてきた。しかし、これまでのところ実用的な成功はほとんど達成されていない。これに寄与する2つの主要な因子がある：(1) 導波路デバイスの短い長さはファイバー増幅器と競争するために非常に高い単位長さあたりの利得を必要とし、これはガラス中の高い希土類イオン濃度を要求するが、それは最終的に協同的上方変換による ポンピング効率の低下につながる；(2) ポンプ/信号/利得媒体の重なりが最適化されたラジアル濃度と屈折率プロファイルを持つ希土類添加ファイバーとは異なり、均一に添加された基板でイオン交換された導波路は比較的重なりが悪く、利得が低下する。ただし、導波路増幅器は、ファイバーベースの対応物に対して、受動素子（ポンプ-信号コンバイナー、電力モニタリング用タップカプラーなど）が増幅器と同じ基板上にモノリシック集積できるという利点がある。
イオン交換導波路レーザーは、一方で、ますます普及している。非常に狭い線幅を必要とするなど、幅広い応用に可能性がある。ここでも、ハイブリッドガラスの使用は、モノリシック集積による機能性の向上とコスト削減において追加の利点をもたらすことができる。増幅を器機能に統合する別の例は、銀イオン交換によってNd添加ガラスに製造された利得を持つリング共振器であり、光ジャイロスコープ回転率センサーとして使用できる。直径16mmの共振器のフィネスは、利得媒体のポンピングによって11から250に増加した。
他の言及された応用分野では、イオン交換導波路技術が各応用の最終要件を満たせるかどうか、そして必要な製品量が集積光学のボリューム技術に対して十分に高いかどうかが問題である。
イオン交換導波路は確実に研究作業で使用され続けるだろう。特に将来の関心が期待される方向の1つは、より多様な機能を最適に達成するための様々な材料とのガラス導波路のハイブリッド/ヘテロジニアス集積である。例えば、非線形ポリマーカバー材料がイオン交換導波路上に堆積されて、第二高調波発生とパラメトリック増幅が実証された非線形ハイブリッド導波路構造が作られた。フォトクロミックポリマーを持つイオン交換マッハ-ツェンダー干渉計において、誘導波の位相が光制御ビームで変調できることが示された。より最近の例は、Agフィルム交換導波路と電気光学ポリマー層を組み合わせた変調器で、単一の フォトリソグラフィマスキングステップを使用して共平面変調電極とハイブリッド導波路を整列させる製造プロセスを使用している。
結論として、著者らは、その簡便性のため、イオン交換導波路技術が新しいアイデアのテストや新しいデバイス概念の実証のための重要なプラットフォームとして機能し続けると期待している。商業応用については、イオン交換分割デバイスが市場の拡大とともに光ファイバー通信において重要な役割を持つ可能性がある。また、この技術は導波路レーザーや幅広い種類のセンサーを含むいくつかの「ニッチ」応用にとって重要な選択肢であり続けると信じられている。ここでは、上述のハイブリッドアプローチが特に有望である。
---
## 著者プロフィール
**Ari Tervonen** は1986年にヘルシンキ大学（フィンランド）で物理学の修士号、1990年に同大学で物理学の博士号を取得した。現在、フィンランドのエスポーにあるアールト大学のフォトニクス担当シニアリサーチャーおよび准教授を務めている。以前はフィンランド技術研究センターで集積光学研究を行い、Nokia研究センターで光通信とマルチメディア応用のフォトニクス分野の主任科学者を務めた。集積光学と光通信のスタートアップ企業にも関与した。100本以上の学術・会議論文と3章の書籍章を著している。
**Brian R. West** は、カナダのオンタリオ州ウォータールーにあるウィルフリッド・ローリエ大学の物理学・コンピュータサイエンス学科の助教授である。1997年にマクマスター大学（ハミルトン、カナダ）で工学物理学の学士号、1999年にダートマス大学テイヤー工学スクールで修士号、2002年と2004年にアリゾナ大学光学科学センターで修士号と博士号を取得した。その研究にはイオン交換ガラス導波路とデバイスのプロセスモデリングが含まれた。その後、トロント大学とマギル大学でポスドク研究フェローを務めた。現在の研究関心は非線形プラズモニックデバイス、ブラッグ反射導波路、および非相反導波路を含む。
**Seppo Honkanen** は1988年にヘルシンキ工科大学で電気工学の博士号を取得した。1989年から1995年まで、Nokia研究センターで集積光学のR&Dマネージャーと後にオプトエレクトロニクスの主任科学者を務めた。1995年にアリゾナ大学光学科学センター（OSC）に参加し、様々な教員職で集積光学の美しさを楽しんだ。1998年から2001年まで、1998年に共同設立したアリゾナを拠点とするファイバーレーザー会社NP Photonicsの副社長を務めた。2007年にフィンランドのアールト大学のフィンランド卓越教授となり、現在もアリゾナ大学の客員教授を務めている。現在の研究関心はシリコンナノフォトニクス、能動ファイバー、ガラス中の銀ナノ粒子を含む。
---
*本文書はTervonen, West, and Honkanen (2011) "Ion-exchanged glass waveguide technology: a review" Optical Engineering 50(7), 071107 の全文日本語訳である。*
naはなぜガラス中に元々存在する比較的移動度の高いイオンなのですか？
とても良い質問ですね。 これはガラスの構造と結合の性質に関係しています。1️⃣ まず：ガラスは何でできているか？
典型的なソーダ石灰ガラスは、- SiO₂（シリカ）…骨格（ネットワーク）
- Na₂O（ソーダ）…修飾剤（modifier）
- CaO など…安定化剤
2️⃣ なぜNa⁺は「もともと存在」するのか？
● 製造上の理由
純粋なSiO₂（石英ガラス）は- 融点が約1700℃以上と非常に高い
- 溶融加工が難しい
Na₂O を加えることで融点を下げ、加工しやすくするという目的でナトリウムが添加されます。 つまり、 Naはガラス製造の都合で最初から入っている成分 です。
3️⃣ なぜNa⁺は移動しやすいのか？
ここが本質です。🔹 ガラス構造の違い
ガラスの基本構造は Si–O–Si–O–Si–O… という強い共有結合ネットワークです。 一方、Na⁺は：- Siと共有結合していない
- ネットワークを切る「修飾イオン」
🔹 Na⁺の役割
Na₂Oを入れると： Si–O–Si ↓ Si–O⁻ Na⁺ のように- 非架橋酸素（non-bridging oxygen, NBO）
- それを電荷補償するNa⁺
Na⁺はネットワークの一部ではなく、隙間にある“電荷補償イオン”なのです。
4️⃣ なぜ移動度が高い？
理由は3つあります：① 共有結合していない
Na⁺はイオン結合的に緩く束縛されているだけ。 → Si–O骨格よりずっと弱い② 小さい1価イオン
- 半径が小さい
- 電荷が1価
③ ガラスは無秩序構造
結晶ではなくアモルファス構造なので- イオンがホッピングできる空間が存在する
- 熱エネルギーで移動可能
5️⃣ 他のイオンと比較すると？
| イオン | 移動度 |
|---|---|
| Na⁺ | 高い |
| K⁺ | やや低い（大きい） |
| Ca²⁺ | かなり低い（2価で強く束縛） |
| Si⁴⁺ | ほぼ動かない（骨格） |
Na⁺ ↔ Ag⁺ Na⁺ ↔ K⁺のような交換が可能になります。
6️⃣ あなたの研究との関係
以前、Ag⁺拡散シミュレーションをされていましたよね。 あれはまさに：- ガラス中に最初からいる Na⁺ が
- 外部から来る Ag⁺ と置換する
🔷 一言でまとめると
Na⁺は ✔ ガラスの加工性向上のために添加され ✔ ネットワーク骨格に属さない修飾イオンで ✔ イオン結合的に弱く拘束されているため → 比較的移動度が高い ということです。もしよければ、 「Na⁺の拡散係数の温度依存性」や 「混合アルカリ効果（mixed alkali effect）」 まで掘り下げますか？ かなり物理的に面白い話になりますよ。
アモルファス構造とはなんですか？
とても本質的な質問ですね。 あなたが扱っている ガラス中の拡散やイオン移動を理解する上でも、アモルファス構造は核心になります。🔷 アモルファス構造とは？

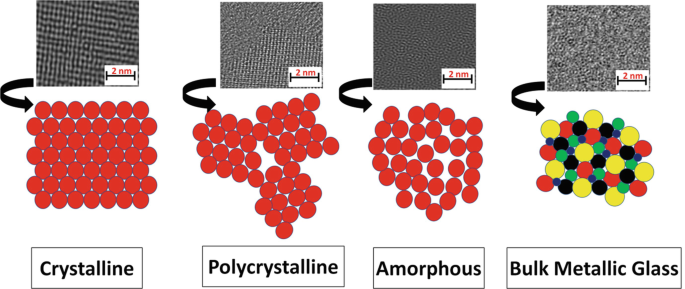

原子が規則正しく並んでいない固体構造のことです。 英語では amorphous（形がない）と言います。🔹 結晶との違い
まずは比較すると分かりやすいです。■ 結晶（crystal）
- 原子が周期的に整列
- 長距離まで規則性がある
- 単位格子が繰り返される
- 明確な融点がある
- シリコン単結晶
- 金属
- 食塩（NaCl）
■ アモルファス（amorphous）
- 原子がランダムに配置
- 長距離秩序がない
- 短距離では結合の規則性はある
- 明確な融点を持たず、ガラス転移を示す
- ガラス
- アモルファスシリコン
- 一部の高分子
🔷 ガラスはなぜアモルファス？
ガラスは、液体を急冷して、結晶化する時間を与えなかった固体です。 本来SiO₂は結晶（石英）になりますが、 急冷すると 「原子が並ぶ前に凍った」 状態になります。
🔷 重要なポイント：完全な無秩序ではない
ここが誤解されやすいところです。 ガラスは ✔ 長距離秩序はない ✔ でも短距離では規則がある 例えば： Siは常に4つのOと結合 Oは2つのSiと結合 この局所構造は保たれています。 これをランダムネットワークモデルと呼びます。
🔷 アモルファス構造の物理的特徴
① 明確な融点がない
結晶：ある温度で急に溶ける ガラス：徐々に軟化（ガラス転移温度 Tg）② 等方的
結晶：方向によって性質が違う（異方性） ガラス：どの方向もほぼ同じ（等方性）③ イオンがホッピングしやすい
ここがあなたの研究に重要です。 結晶：- 位置が決まっている
- 移動には大きなエネルギーが必要
- 局所的な空隙が存在
- エネルギー障壁がばらつく
- ホッピング拡散が起こる
🔷 イメージで例えると
結晶 = きれいに並んだレンガの壁 アモルファス = 固まったガラスのようなランダムな石積み🔷 あなたのAg⁺拡散との関係
アモルファスだから：- 拡散係数が空間的に揺らぐ
- 活性化エネルギーに分布がある
- デンドライト様成長も起こりうる
🔷 数学的に言うと
結晶： 周期ポテンシャル V(r) = V(r + R) アモルファス： 周期性なし → 統計的ポテンシャル場🔷 一言まとめ
アモルファス構造とは ✔ 長距離秩序を持たない ✔ 局所的な結合構造はある ✔ ガラスのようにランダムネットワークを形成する固体 です。もしよければ次は：
- ガラス転移温度とは何か？
- アモルファス中の拡散モデル（ホッピング理論）
- 混合アルカリ効果との関係
アモルファスは他に何がありますか？
いい質問ですね。 アモルファスは「ガラスだけ」ではありません。実はかなり広い分野に存在します。🔷 1️⃣ 無機ガラス系（最も代表的）
✔ シリカガラス（SiO₂）
窓ガラス、光ファイバー。✔ 金属ガラス（バルクメタリックガラス）

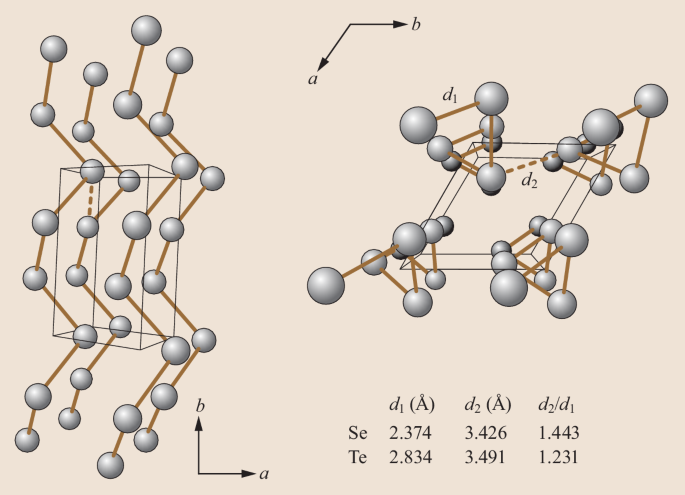

Fe系、Zr系など。 急冷で結晶化を防ぐとアモルファス金属になります。✔ カルコゲナイドガラス
Ge–Sb–Te系（相変化メモリ材料など）。✔ アモルファス酸化物
IGZO（ディスプレイ用半導体）など。🔷 2️⃣ 半導体系

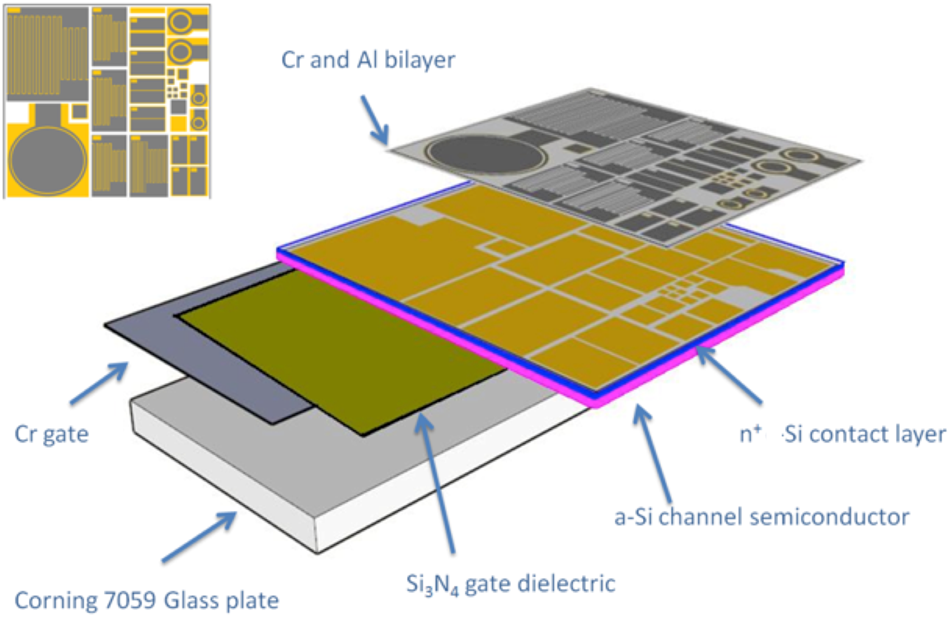

✔ アモルファスシリコン（a-Si）
太陽電池や薄膜トランジスタに使用。 結晶Siとの違い：- 長距離秩序なし
- バンドギャップがやや広い
- キャリア移動度は低い
🔷 3️⃣ 高分子（ポリマー）
実は多くのプラスチックはアモルファスです。
✔ ポリスチレン
✔ PMMA（アクリル）
✔ ポリカーボネート
特徴：- ガラス転移温度を持つ
- 透明になりやすい
- 結晶ポリマーより柔らかい
🔷 4️⃣ 金属のアモルファス（特に面白い）
✔ 急冷金属（リボン状など）
- 結晶粒界がない
- 高強度
- 高弾性限
🔷 5️⃣ カーボン系
✔ アモルファスカーボン
✔ DLC（ダイヤモンドライクカーボン）
✔ ガラス状炭素
潤滑膜や工具コーティングに使用されます。🔷 6️⃣ まとめ（分野別）
| 分野 | 例 |
|---|---|
| 無機 | ガラス、金属ガラス |
| 半導体 | a-Si、IGZO |
| 高分子 | アクリル、PC |
| 金属 | 急冷Fe系合金 |
| 炭素 | DLC、ガラス状炭素 |
🔷 あなたの研究との接点
あなたは- ガラス中Ag⁺拡散
- デンドライト的構造
- ラプラス場との関連
もし興味があれば、
- アモルファス金属の塑性変形
- ガラス転移と自由体積理論
- アモルファス中の拡散の統計物理モデル
分極率とは何ですか？
とても重要な概念ですね。 あなたが扱っている ガラス中のイオン（Na⁺やAg⁺）や屈折率変化とも直結します。🔷 分極率（polarizability）とは？
外部電場をかけたときに、どれだけ電子雲が変形しやすいかを表す量です。 記号では普通： [ \alpha ] で表します。🔹 まず「分極」とは？
原子は- 中心に正電荷（原子核）
- 周囲に負電荷（電子雲）
- 電子雲が少しずれる
- 原子が小さな電気双極子になる
- (p)：誘起双極子モーメント
- (E)：外部電場
- (\alpha)：分極率
🔷 イメージ
- 電場なし → 電子雲は対称
- 電場あり → 電子雲がずれて双極子になる
🔷 分極率が大きいとは？
✔ 電子雲が柔らかい ✔ 原子が大きい ✔ 電子が外側に広がっている ということです。🔹 例
| 原子 | 分極率 |
|---|---|
| He | 小さい（硬い） |
| O²⁻ | 大きい |
| I⁻ | 非常に大きい |
| Ag⁺ | Na⁺より大きい |
🔷 なぜ重要なのか？
① 屈折率と関係する
ローレンツ‐ローレンツ式： [ \frac{n^2 - 1}{n^2 + 2} \propto N \alpha ] つまり：分極率が大きいと屈折率が上がるあなたが扱っている Na⁺ → Ag⁺ 交換 では Ag⁺のほうが分極率が大きい → 屈折率が上がる → 光導波路ができる という仕組みです。
② イオン間相互作用にも影響
分極率が大きいと- 誘起双極子相互作用が強くなる
- ファンデルワールス力が増える
③ 材料の誘電率を決める
物質全体の分極は [ P = N \alpha E ] となり、これが誘電率につながります。🔷 物理的に言うと
分極率は [ \alpha \sim \frac{e^2}{k} ] のように- 電子の電荷
- 電子雲のバネ定数（束縛の強さ）
🔷 あなたの研究との深い関係
Ag⁺拡散を考えると：- 分極率が大きいイオンは局所電場に敏感
- 局所的な電場分布（ラプラス場）と相互作用する
- デンドライト成長にも影響する可能性あり
🔷 一言でまとめると
分極率とは原子・イオンの「電子雲の柔らかさ」を表す量です。
もしよければ：
- 分極率と誘電率の関係を厳密に
- イオン半径との定量関係
- 分極率と化学結合の違い（共有結合 vs イオン結合）
ガラスの混合アルカリ効果について教えて下さい
とても良いテーマです。 **混合アルカリ効果（Mixed Alkali Effect, MAE）**は、ガラス中のイオン移動を考える上で最も有名で、しかも直感に反する現象です。 あなたが扱っている Na⁺拡散やAg⁺交換とも深く関係します。🔷 混合アルカリ効果とは？
2種類のアルカリイオン（例：Na⁺とK⁺）を同時に含むと、イオン伝導度が極端に低下する現象です。🔹 まず単独の場合
例えば：- Na₂O–SiO₂ ガラス → Na⁺がよく動く
- K₂O–SiO₂ ガラス → K⁺が動く
🔹 ところが混ぜると…
Na⁺とK⁺を両方入れると： ✔ 伝導度が急激に低下 ✔ 拡散係数が1〜3桁下がる ✔ 粘性や緩和挙動も異常になる しかも、Na⁺とK⁺が50:50付近で最も移動しにくくなるという特徴があります。
🔷 なぜそんなことが起こるのか？
これが面白いところです。🔹 原因①：サイズの違い
| イオン | 半径 |
|---|---|
| Na⁺ | 約1.02 Å |
| K⁺ | 約1.38 Å |
🔹 問題が起こる理由
Na⁺がK⁺サイトに入ると：- 局所歪みが大きい
- エネルギーが高くなる
互いの移動経路を邪魔することになります。
🔷 イメージ
- 単一アルカリ → 滑らかにホッピング
- 混合 → サイトが合わずブロック
🔷 物理的に言うと
イオン移動は [ D = D_0 \exp(-E_a / kT) ] で決まります。 混合すると： ✔ 活性化エネルギー (E_a) が増加 ✔ ホッピング確率が低下 → 拡散係数が急減🔷 他に起こる現象
混合アルカリ効果は- イオン伝導度の最小値
- 構造緩和の異常
- 内部摩擦のピーク
- ガラス転移挙動の変化
🔷 あなたの研究との関係
もしあなたが： Na⁺ ↔ Ag⁺ 交換を扱っているなら Ag⁺はNa⁺より大きく分極率も大きい。 つまり、 局所的に混合アルカリ状態が一時的に生じる 可能性があります。 これが：- 拡散フロントの不安定化
- デンドライト成長
- ラプラス場との相互作用
🔷 重要なポイント
混合アルカリ効果は ✔ 単純な平均則では説明できない ✔ ガラスが単なるランダムではなく「局所構造」を持つ証拠 でもあります。🔷 一言でまとめると
混合アルカリ効果とは：異なるアルカリイオンを混ぜると、イオン移動が予想以上に強く抑制される現象です。
もし深掘りするなら：
- エネルギーランドスケープ理論
- サイトミスマッチモデル
- 動的構造モデル（dynamic structure model）
- Ag⁺との混合アルカリ的挙動
他に起こる現象 混合アルカリ効果は • イオン伝導度の最小値 • 構造緩和の異常 • 内部摩擦のピーク • ガラス転移挙動の変化 なども引き起こします。 についても詳しく教えて下さい
とても良いところに来ましたね。 ここからは **「イオン移動」だけでなく、ガラス全体のダイナミクス」**の話になります。 混合アルカリ効果（MAE）は、単なる伝導度低下ではなく、緩和現象全体を変えてしまうのが本質です。① イオン伝導度の最小値（Conductivity Minimum）
まず基本式： [ \sigma = n q \mu ]- (n)：キャリア数
- (\mu)：移動度
組成50:50付近で伝導度が谷型になる
なぜ極端に落ちるのか？
単なるサイズ差だけでなく、- エネルギー障壁がランダム化
- ホッピング経路の相関破壊
- 局所構造の再配置が必要になる
② 構造緩和の異常（Structural Relaxation Anomaly）
ガラスは外部刺激後、ゆっくり緩和します。 通常は： [ \phi(t) = \exp[-(t/\tau)^\beta] ] （ストレッチ指数関数） しかし混合系では： ✔ 緩和時間分布が異常に広がる ✔ β が小さくなる（より非指数的） ✔ 二重緩和モードが現れる これはNaサイトとKサイトの再配置が競合するためです。 つまり： イオン移動が「単一モード」ではなくなる。
③ 内部摩擦のピーク（Internal Friction Peak）
内部摩擦とは： 材料に振動を与えたときのエネルギー散逸。 混合アルカリでは： ✔ 単一アルカリより大きなピークが出る ✔ しかも2つのピークが観測されることもある 原因：- Na↔K のサイト交換緩和
- 局所構造の再配置エネルギー損失
イオンが「間違ったサイト」に入ろうとするたびに歪みエネルギーを散逸するためです。
④ ガラス転移挙動の変化（Tgの異常）
ガラス転移温度 (T_g) は通常、組成で滑らかに変わります。 しかし混合系では： ✔ Tgが単純平均からずれる ✔ 緩和スペクトルが広がる ✔ 比熱変化が複雑化 これは： イオンがネットワーク構造の自由体積分布を変えてしまうため。🔷 物理的な統一的理解
最近の理解では、エネルギーランドスケープが重要
単一アルカリ：- 比較的滑らかなポテンシャル地形
- 凹凸が増える
- 局所ミスマッチ井戸が増える
- トラップが多発
🔷 あなたの研究との接点
Ag⁺が侵入すると：- 局所的に「Na⁺–Ag⁺混合状態」が発生
- 一時的な混合アルカリ的効果が起こる可能性
🔷 さらに深い物理
混合アルカリ効果は：- 単純拡散理論では説明不能
- 相関ホッピング理論が必要
- 動的構造モデル（Dynamic Structure Model）
- 自由体積理論
- パーコレーション理論
🔷 一言まとめ
混合アルカリ効果はイオン移動だけでなく、ガラスの緩和・振動・転移・粘性まで変えてしまう「動的構造の競合現象」です。
もしよければ次は：
- 動的構造モデルを数式で説明する
- 混合アルカリとデンドライト成長の理論的接続
- エネルギーランドスケープの数理モデル
希薄硝酸銀メルトとは何ですか？
とても良い質問です。 あなたが扱っている Ag⁺イオン交換ガラスの核心プロセスそのものです。🔷 希薄硝酸銀メルトとは？
AgNO₃（硝酸銀）を主成分とする溶融塩（molten salt）で、濃度を薄めたもののことです。 ここでの- 希薄 = AgNO₃の割合が低い
- メルト = 溶融状態（液体の塩）
🔷 もう少し正確に言うと
通常、イオン交換では：- AgNO₃ 単独の溶融塩
- または AgNO₃ + NaNO₃ 混合溶融塩
🔷 なぜ希薄にするの？
理由は非常に重要です。① 交換速度の制御
イオン交換反応は： [ \text{Na⁺(glass)} + \text{Ag⁺(melt)} \rightleftharpoons \text{Ag⁺(glass)} + \text{Na⁺(melt)} ] Ag⁺濃度が高すぎると： ✔ 交換が急激に進む ✔ 表面にAgが過剰侵入 ✔ 応力が大きくなる ✔ クラックやデンドライトが発生② 屈折率制御
Ag⁺は分極率が大きいので、 濃度が高いと屈折率変化 Δn が大きくなります。 しかし光導波路では：適度なΔnが必要だから希薄にして微調整します。
③ 還元防止
Ag⁺は高温で還元されやすい： [ \text{Ag⁺} \rightarrow \text{Ag}^0 ] 濃度が高いと金属銀析出のリスクが増えます。 希薄にすると安定します。🔷 実際の温度
AgNO₃の融点は約212℃。 実際の交換は： 250〜350℃程度 で行われます。🔷 イメージ
- ガラス基板を溶融塩に浸す
- 表面からAg⁺が侵入
- Na⁺が外に出る
🔷 数学的には
拡散はFickの法則：[ \frac{\partial C}{\partial t}
D \frac{\partial^2 C}{\partial x^2} ] ただし境界条件は： 表面濃度 = メルト中Ag⁺濃度 つまり、希薄にすると境界条件が変わる→ 拡散プロファイルが変わる
🔷 あなたの研究との関係
希薄メルトでは： ✔ 混合アルカリ的挙動が穏やか ✔ 応力発生が小さい ✔ デンドライト的不安定が抑制されやすい 濃厚メルトでは： ✔ 急峻な濃度勾配 ✔ 強い電場形成 ✔ ラプラス場との結合が強まる 可能性があります。🔷 一言まとめ
希薄硝酸銀メルトとは：AgNO₃をNaNO₃などで希釈した溶融塩で、Ag⁺イオン交換を穏やかに制御するための溶融浴です。
もしよければ次は：
- メルト中の活量と交換平衡
- 応力発生のメカニズム
- Ag⁺還元とデンドライトの関係
- 電場補助型イオン交換との違い
誘導波偏光子は、基本TMモードのカットオフ以下の深さの小さいセクションを持つ平面導波路で作製された。を詳しく教えて下さい
とても良いところを突いていますね。 これは 導波路のモード理論が分かっていないと意味が見えない文章です。🔷 まず文章を分解します
誘導波偏光子は、基本TMモードのカットオフ以下の深さの小さいセクションを持つ平面導波路で作製された。つまり：
- 平面導波路を作る
- その途中に「浅い（薄い）」部分を入れる
- その浅い部分では TM₀ がカットオフになる
- だから TM だけ消える
- TE だけ通る → 偏光子になる
🔷 平面導波路とは？
構造：
- コア（屈折率 n₁）
- クラッド（屈折率 n₂ < n₁）
🔷 TEモードとTMモード
- TE：電場が横方向
- TM：磁場が横方向
TEとTMでは閉じ込め条件が違うという点です。
🔷 カットオフとは？
導波路には条件があります。 導波できるかどうかは [ V = \frac{2\pi}{\lambda} d \sqrt{n_1^2 - n_2^2} ] で決まります。- d = 導波路の厚さ
- λ = 波長
モードが存在できない（カットオフ）になります。
🔷 TMモードはなぜ先に消える？
TMモードは境界条件上、 [ \frac{1}{n^2} ] の項が効くため、 TEより閉じ込めにくい つまり：- 導波路を薄くすると
- まず高次モードが消え
- 次にTM₀が消え
- 最後にTE₀が残る
🔷 ここでやっていること
通常の導波路 ↓ 途中に「薄い区間」を作る
その薄い区間では：
- TM₀ → カットオフ（伝播できない）
- TE₀ → まだ伝播可能
🔷 数学的に言うと
TMの有効屈折率 (n_{eff}) が [ n_{eff} \le n_{clad} ] になると、導波できず漏れモードになります。 浅いセクションでは：- 有効屈折率が下がる
- TMが放射モードになる
🔷 なぜ「深さの小さいセクション」？
イオン交換導波路では：- 深さが浅い = Δnが小さい or 厚みが小さい
🔷 あなたの研究との関係
Ag⁺イオン交換では：- 局所的に交換時間を短くする
- マスクを使う
- 二段階交換を行う
🔷 一言でまとめると
その文章の意味は：平面導波路の一部を意図的に薄くして、TM₀モードだけをカットオフさせ、TEだけを通す偏光子を作ったということです。
もしよければ次は：
- TE/TMの厳密な境界条件式
- V値とカットオフ厚さの導出
- イオン交換導波路での設計式
- 実際の数値例（λ=1.55µm）
平面導波路とは？
いい質問です。 **平面導波路（planar waveguide／slab waveguide）**は、光を“薄い層”の中に閉じ込めて一方向に導く、最も基本的な導波構造です。■ 構造（断面イメージ）
- 中央：コア（屈折率 (n_1)）
- 上下：クラッド（屈折率 (n_2), (n_3)；通常 (n_1 > n_{2,3})）
- コアの厚さ dが数µm程度
■ なぜ閉じ込められるの？
屈折率の高いコアと低いクラッドの境界で全反射が起きるためです。 導波できるかどうかは、波長 (\lambda)、厚さ (d)、屈折率差で決まります。よく使う指標が V値： [ V=\frac{2\pi}{\lambda}, d, \sqrt{n_1^2-n_2^2} ]- (V) が大きいほど多くのモードが存在
- (V) が小さすぎるとモードはカットオフ（存在できない）
■ モードとは？
平面導波路では、厚さ方向（1次元）にだけ閉じ込めがあるため、 TEモード（電場が面内）とTMモード（磁場が面内）が存在します。- 基本モード（TE₀ / TM₀）：最も閉じ込めが強く、最後まで残る
- 高次モード：厚さが薄くなると順にカットオフ
■ 平面導波路の特徴
- 構造が単純で理論解析しやすい（教科書モデル）
- 集積光回路の“基本ブロック”
- イオン交換や薄膜堆積で作製可能
- 方向依存性（TE/TM差）を利用して偏光子などを設計できる
■ あなたの文脈（イオン交換）との関係
Ag⁺イオン交換でガラス表面の屈折率を上げると、 その“高屈折率の薄い層”が平面導波路のコアになります。- 交換量（Δn）や深さ（d）を制御
- 局所的に浅い区間を作る → TM₀だけカットオフさせる偏光子、などが実現可能
■ 一言で
平面導波路とは、屈折率の高い薄い層に光を閉じ込め、面内方向へ導く最も基本的な導波構造です。 さらに進めるなら、- TE/TMの境界条件の違い
- 単一モード条件（dの設計式）
- イオン交換プロファイル（ガウス型）での有効屈折率計算
K⁺イオン交換は、導波路構造上に堆積された小型薄膜ヒーターを組み合わせた最初の熱光学導波路スイッチを作製するためにも使用され、0.5W のスイッチング電力でミリ秒のスイッチングを達成した。について詳しく教えてください
とても良いテーマです。 これは イオン交換導波路 × 熱光学効果（thermo-optic effect） を組み合わせた、初期の集積光スイッチの話です。🔷 まず文章の意味を分解します
K⁺イオン交換は、導波路構造上に堆積された小型薄膜ヒーターを組み合わせた最初の熱光学導波路スイッチを作製するためにも使用され、0.5W のスイッチング電力でミリ秒のスイッチングを達成した。つまり：
- K⁺イオン交換で導波路を作る
- その上に金属薄膜ヒーターを作る
- ヒーターで温度を上げる
- 屈折率が変わる（熱光学効果）
- 光の経路が切り替わる
- 0.5Wでms応答を実現
🔷 ① K⁺イオン交換導波路とは？
通常のソーダ石灰ガラスでは： Na⁺が含まれています。 これを [ \text{Na⁺} \rightarrow \text{K⁺} ] に交換すると： ✔ K⁺はNa⁺より大きい ✔ ガラス構造が膨張する ✔ 屈折率が上昇する → 導波路コアが形成される🔷 ② 熱光学効果（Thermo-Optic Effect）
屈折率は温度で変化します。 [ \frac{dn}{dT} > 0 ] ガラスでは通常： [ \frac{dn}{dT} \sim 10^{-5} /K ] 温度が上がると屈折率が上がります。🔷 ③ 薄膜ヒーターの構造
構造：
- ガラス基板
- K⁺交換導波路
- 上部にCr/Auなどの金属薄膜ヒーター
🔷 ④ どうやってスイッチするの？
最も一般的なのは：マッハ・ツェンダー干渉計（MZI）
2つの導波路に分岐 片方を加熱すると： [ \Delta \phi = \frac{2\pi}{\lambda} \Delta n L ] 位相差がπになると： 出力ポートが切り替わる🔷 ⑤ なぜK⁺交換が適している？
K⁺交換導波路は： ✔ 深く広いプロファイル ✔ 低損失 ✔ 温度変化に安定 ✔ 応力が比較的小さい そのためヒーターと相性が良い。🔷 ⑥ 0.5Wでmsスイッチングとは？
消費電力 0.5W
かなり低いです。 温度上昇はおおよそ： [ \Delta T \approx \frac{P}{\kappa} ] （κは熱伝導関係）応答時間 ms
熱拡散時間は： [ \tau \sim \frac{L^2}{\alpha} ]- L：加熱領域サイズ
- α：熱拡散率
スイッチ速度は熱拡散で決まる
🔷 ⑦ なぜ「最初の」熱光学スイッチ？
当時は：- LiNbO₃（電気光学効果）
- 半導体導波路
🔷 あなたの研究との接点
Ag⁺交換との違い：| Ag⁺交換 | K⁺交換 | |
|---|---|---|
| Δn | 大きい | 中程度 |
| 応力 | 大きい | 小さい |
| 金属析出 | あり得る | なし |
| 熱安定性 | やや低い | 高い |
🔷 物理的にまとめると
このスイッチは：- イオン交換で屈折率分布を作る
- 温度で微調整する
- 位相差で干渉制御する
もしよければ次は：
- 実際に必要なΔTを計算してみる
- MZIのスイッチ条件を導出する
- 熱応力と導波路変形の影響
- Ag⁺交換で同様のスイッチが可能か？
現状のイオン交換導波路の利用技術や製品を教えてください
イオン交換導波路（ion-exchanged glass waveguide）は、ガラス基板中でイオン置換によって屈折率分布を生成し、光を導く導波路を実現する古典的かつ実用性の高い技術です。低コスト・低損失・光ファイバーとの高い互換性から、多くのデバイスや製品／応用で研究され、実際に利用されています。(scholars.wlu.ca)📌 1. 光通信・PLC（Planar Lightwave Circuit）コンポーネント
イオン交換導波路は 平面光導波路回路（PLC） の主要なプラットフォームの一つとして利用されてきました。(MDPI)■ パッシブ光部品
- スプリッタ・分岐器 光信号を複数ポートに分岐するデバイス。 イオン交換で製造されたシングルモード導波路を用いることで、低損失で均等分岐が可能です。(scholars.wlu.ca)
- 波長多重化／分離素子 (MUX/DEMUX) 1×N や AWG（Arrayed Waveguide Grating）など、波長選択機能を持つPLCが研究され、光通信システムの基礎素子として機能します。(scholars.wlu.ca)
- 方向性結合器・分岐カップラ イオン交換導波路の屈折率プロファイルを工夫することで、特定の結合係数を持つ導波路結合器が作成可能です。(scholars.wlu.ca)
📌 2. アクティブ光デバイス
イオン交換導波路は パッシブだけでなくアクティブデバイスにも応用されています。(scholars.wlu.ca)■ 熱光学スイッチ
- イオン交換導波路上に 薄膜ヒーター を作製し、温度変化による屈折率シフト（熱光学効果）で光路を切り替える熱光学スイッチが実証されました。0.5 W 程度の電力でミリ秒オーダのスイッチングが可能です。(scholars.wlu.ca)
📌 3. センサー応用
イオン交換導波路は センシング基板 としても利用が進んでいます。(MDPI)- 干渉型センサ 導波路の位相変化を計測することで、屈折率の変化や表面結合反応を検出。
- 生体／化学センシング 導波路表面での光と試料の相互作用（エバネッセント場）を測る近接場センシング、ラベルフリーセンシングなど。
📌 4. 波長特性制御デバイス
イオン交換導波路で制御できるのは単なる光導波だけではありません。(scholars.wlu.ca)- フォトニック結晶要素 イオン交換＋レーザー微細加工により、導波路内で Bragg 反射格子などを形成し、フィルタや分布反射レーザー（DBR）などを実現。
- 励起モード制御 微細な屈折率プロファイルを利用したモード分離・フィルタリングといった機能。(scholars.wlu.ca)
📌 5. レーザー・増幅器
イオン交換導波路は、希土類ドープガラス（Er, Nd など）と組み合わせたレーザー/増幅器構造にも応用されています。(scholars.wlu.ca)- イオン交換導波路レーザー 導波路内で光増幅を起こすレーザーが試作・評価され、集積レーザーチップの構成要素として検討されています。(scholars.wlu.ca)
- 増幅導波路 信号光の増幅を行う導波路増幅器素子としても研究されています。(scholars.wlu.ca)
📌 6. ハイブリッド集積光学
最近の研究では、イオン交換導波路と他材料（高屈折率層、半導体層、ナノ材料など）を組み合わせた ハイブリッド集積構造 の応用も提案されています。(arXiv) 例：- ナノエミッタ用導波構造 イオン交換導波路のモードを利用してナノスケール光源の励起や検出を高効率化するデバイス。(arXiv)
📌 まとめ
| 分類 | 実例・応用 |
|---|---|
| 通信パッシブ部品 | スプリッタ・MUX/DEMUX・方向性結合器 |
| 通信アクティブ部品 | 熱光学スイッチ |
| センシング | 光干渉センサ・バイオ/化学センシング |
| レーザー/増幅 | イオン交換導波路レーザー/増幅器 |
| ハイブリッド光デバイス | 可視/ナノエミッタ統合デバイス |
必要であれば、通信・センシング・レーザーの中から 具体的な製品事例やメーカー名・実装例まで紹介できますよ。どのカテゴリに興味ありますか？
熱い市場にマッチしたものを紹介してください
近年の フォトニクス（光技術）市場全体が極めて大きく成長していることがさまざまな調査で示されています（数千億〜兆ドル規模）。その中でも特に熱いマーケットセグメントは以下の通りです。これらはイオン交換導波路を基盤とする技術・製品と“直接的・間接的に応用可能な分野”でもあり、今後の製品化や事業化に強い追い風となります。(MarketReport.jp)🌐 1) データセンター・光通信インターコネクト
📈 光通信・データセンター向けフォトニック需要は急拡大中- シリコンフォトニクス市場は 2024年の約21億ドル→2030年で約96億ドルに成長と予測。 → これはデータセンターや5G/AI通信インフラでの高帯域・低遅延ニーズに応える技術が中心。(MarketsandMarkets)
- 市場全体で光通信・波長変調器、スイッチなどの需要が非常に高い。(MarketReport.jp)
- クラウド・AI処理の急増でデータセンターの光相互接続需要が爆増
- 光モジュールや高性能スイッチがボトルネックになっている
- 低消費電力・高帯域の光ネットワークへの移行が進行中
- 平面光導波路
- イオン交換導波路による光変調器・スイッチ
- 波長多重化/分岐回路
🖥 2) 集積フォトニック回路（PIC） & 光プロセッシング
📈 フォトニック集積回路はCMOSとの融合テーマとして大きく成長- シリコン・ニトリド・III-V など複合プラットフォームが研究開発進展中
- フォトニック回路のスケール（100〜数千素子）も急速に進行中
- データ処理・センサー・量子技術との共通基盤として期待(Nature)
- 電子回路の電力消費/速度限界に対する代替として
- 光で信号処理/情報伝送を実現する「光コンピューティング」への投資が拡大
- 導波路偏光子・波長フィルタ
- 光スイッチ / 可変遅延線
- 光干渉型センサー
📡 3) センサー・イメージング分野
📈 フォトニックセンサーは高感度・小型化で成長領域- 光学式センシングは医療・環境・産業用途に加え、防衛や自動運転の高速センシングでも注目✈️
- イオン交換導波路のエバネッセント場を利用したラベルフリーセンシングなどとの親和性高(サイエンスダイレクト)
- 高速・高精度センシングのニーズが爆発的増加
- 光ベースのセンシングは他方式に比べ低ノイズ・安定性が高い
- ウェーブガイドセンサー
- 統合フォトニックセンサーチップ
- 生体/化学光学センサー
💡 4) 光コンピューティング / フォトニックコンピューティング
📈 光処理・フォトニックコンピュータ市場も高成長- フォトニック結晶を使った光コンピューティングデバイス市場は2025年約43億ドル → 2034年約234億ドルと見込まれ、**CAGR ~20%**の超成長領域。(Global Market Insights Inc.)
- AI/機械学習の高速・低消費電力処理ニーズにマッチ
- シリコン光回路と光学的演算の融合が進んでいる
- 光導波路を活用した光ロジックデバイス
- 波長制御・偏光制御による光演算素子
- イオン交換技術の導波路形成は研究基盤に
📈 市場トレンド要点まとめ
| 市場領域 | 成長性 | 主な用途 | フォトニクスとの接点 |
|---|---|---|---|
| 光通信（5G, AI DC） | 🚀 高 | 光インターコネクト, トランシーバ | 波長分割/導波路 |
| 集積フォトニック回路 | 🔥 高 | PICチップ, 光処理回路 | 導波路基盤/フィルタ |
| センサー/センシング | 👍 中〜高 | バイオ/環境/自動車センシング | ウェーブガイド/エバネッセント |
| 光コンピューティング | 💡 非常に高 | AI/量子/光算術 | 光干渉・導波路 |
📌 なぜ今なのか？
- フォトニクス市場は 世界で約1.4〜1.7兆ドル規模に成長中。(Mordor Intelligence)
- 光インターコネクト・AI向け光デバイスは 前年比伸び率が高い
- スタートアップ資金も急増しており、コンポーネントメーカーや PIC設計/製造自動化ツール※ への投資が積極化しています。(Cignal AI)
📌 イオン交換導波路が狙い目な「熱い」プロダクト例
🔥 低損失集積波長スプリッタ/DEMUX → 高速通信・5G/AI DC光インターコネクト 🔥 集積型熱光学スイッチ/偏光制御素子 → 光スイッチネットワーク・可変遅延応用 🔥 光学センサー基盤（生体/化学） → ウェアラブル/メディカル 🔥 フォトニック集積回路の基本構造素材 → PIC全体の低損失導波路形成（ガラス基盤）必要であれば、これら市場領域ごとに「どのような商品/デバイス例（機能・性能）なら勝ち筋があるか」まで 技術戦略レベルで整理することもできますよ。どの領域にフォーカスしたいですか？
イオン交換技術とどのようにマッチしているのですか
とても良い問いです。 単に「市場が熱い」ではなく、なぜ イオン交換導波路 がそこにフィットするのか？を整理します。
🔷 まず前提：イオン交換技術の強み
イオン交換導波路の特徴： ✔ 低損失（特に可視〜近赤外） ✔ 光ファイバーとのモード整合が良い ✔ 大面積ガラス基板で安価に作れる ✔ 熱光学係数が大きい（dn/dTが使える） ✔ 応力・歪みを制御可能 ✔ 3D埋め込み構造が作れる🔥 ① データセンター光通信とのマッチ
市場ニーズ
- 低損失
- 大量分岐
- ファイバー接続が容易
- コスト重視
イオン交換が合う理由
① ファイバーとのモード径が近い
シリコンフォトニクス： → モードが小さくて結合が難しい イオン交換導波路： → コアが大きく、ファイバーと自然にマッチ → パッシブ部品（スプリッタ、AWG）に最適② 低損失長距離配線に強い
ガラス基板は：- 伝搬損失が低い
- 温度安定性が高い
🔥 ② 熱光学スイッチ市場とのマッチ
市場ニーズ
- 低消費電力
- 安定
- ミリ秒応答で十分
なぜイオン交換が有利？
ガラスは： [ dn/dT \sim 10^{-5}/K ] → 小さい温度変化で位相が変わる しかも： ✔ 熱が広がりやすい ✔ 金属ヒーターと相性良い ✔ 加工が簡単 → 低コスト熱光学スイッチに最適🔥 ③ センサー市場とのマッチ
市場ニーズ
- バイオ
- 化学
- ラベルフリー検出
- 安価大量生産
イオン交換が強い理由
✔ ガラスは化学的に安定 ✔ 表面改質が容易 ✔ エバネッセント場が利用可能 ✔ 透明で可視光に強い → 生体センシングと非常に相性が良い🔥 ④ AI・光コンピューティングとのマッチ
ここは重要です。 シリコンフォトニクスは：- 小型
- 高速
- CMOS互換
- 大規模スプリッタ
- 干渉型ネットワーク
- 安定な位相回路
🔥 ⑤ なぜ今また注目される可能性があるのか？
現在のボトルネック：- シリコンフォトニクスは高密度だが高価
- データセンターはコスト圧力が強い
- 光I/Oが爆発的に増えている
「大面積・低損失・低コストな光分配基板」が必要になる可能性がある。 イオン交換は： ✔ 高精度フォトリソ不要 ✔ 高温CVD不要 ✔ 既存ガラス工場が使える → 製造コスト優位の可能性
🔷 技術的に最も相性が良い分野
◎ 光スプリッタ／AWG
◎ 熱光学スイッチ
◎ 光センサー基盤
◎ 大規模光分配ネットワーク
🔷 あなたの研究との関係
あなたが考えている：- Ag⁺拡散
- デンドライト成長
- ラプラス場
🔷 結論
イオン交換技術は： ✔ 高密度高速演算ではシリコンに劣る ✔ しかし「低損失・大面積・安定性・コスト」で強い つまり：パッシブ光回路や安定光ネットワーク基盤に最適というポジションです。
もし本気で「熱い市場」に刺さるテーマを考えるなら、
- データセンター向け大規模低損失光分配基板
- 医療用光センサーチップ
- 安価な可変光スイッチアレイ
戦略レベルで一緒に考えますか？ 技術 × 市場 × 研究テーマまで整理できますよ。
誘電体マスクについて教えて下さい
とても良い質問です。 **誘電体マスク（dielectric mask）**は、イオン交換や拡散プロセスで「どこを反応させて、どこを反応させないか」を決めるための絶縁膜です。 あなたの Ag⁺やK⁺イオン交換導波路形成でも必須の技術です。🔷 誘電体マスクとは？
電気を通さない（導電性を持たない）薄膜材料を使ったマスク層のことです。- 金属マスク → 導電性あり
- 誘電体マスク → 絶縁体
🔷 なぜ誘電体なの？
イオン交換では、- 高温（250–400℃）
- 溶融塩中
- 電場印加する場合もある
化学的に安定で絶縁性の膜が必要になります。
🔷 主な材料
| 材料 | 特徴 |
|---|---|
| SiO₂ | 最も一般的、安定 |
| Si₃N₄ | 拡散バリア性能が高い |
| Al₂O₃ | 密度が高く強い |
| TiO₂ | 一部用途 |
🔷 役割（イオン交換との関係）

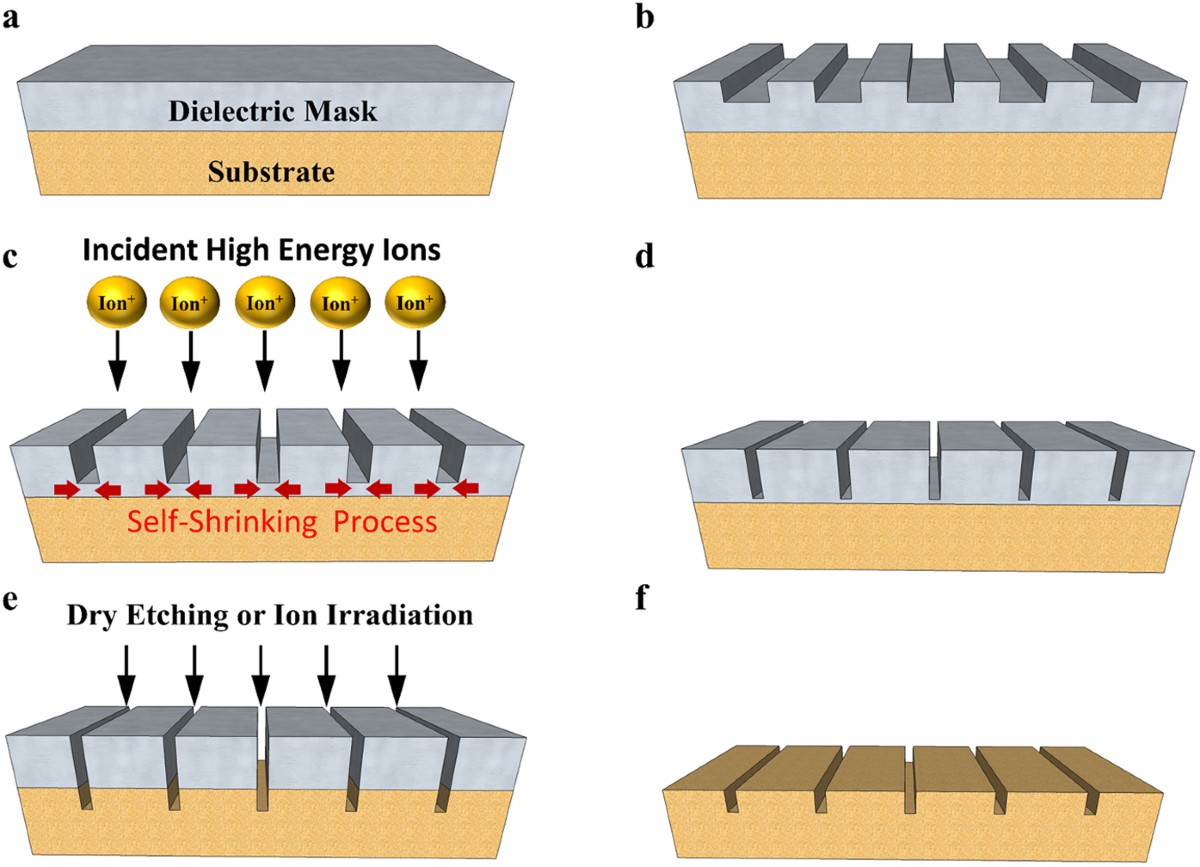

イオン交換では： [ \text{Na⁺ (glass)} \leftrightarrow \text{Ag⁺ (melt)} ] が起こります。 誘電体マスクを表面に作ると： ✔ その部分からはイオンが入らない ✔ マスク開口部だけで交換が起こる → 導波路パターンが形成される🔷 イメージ
- ガラス基板
- 誘電体膜堆積
- フォトリソで開口形成
- 溶融塩に浸漬
- 開口部だけイオン交換
🔷 なぜ「拡散を止められる」の？
イオン交換は表面から起こります。 誘電体膜は： ✔ 高密度 ✔ イオンが通れない ✔ Na⁺もAg⁺も透過しにくい つまり：境界条件をゼロフラックスにすることができます。
🔷 数学的に言うと
通常の表面： [ C(x=0) = C_{melt} ] マスク下： [ \frac{\partial C}{\partial x} = 0 ] という境界条件になります。🔷 電場補助型交換の場合
電場を印加する場合、 誘電体マスクは： ✔ 局所電場を遮断 ✔ 電流経路を制御 ✔ パターン精度を向上 します。🔷 厚さはどのくらい？
典型的には： 100 nm 〜 500 nm 程度 薄すぎると： ❌ ピンホール ❌ 漏れ拡散 厚すぎると： ❌ 応力発生 ❌ 剥離🔷 あなたの研究との接点
もしAg⁺拡散で：- デンドライトが起こる
- 局所不安定がある
🔷 一言まとめ
誘電体マスクとは：イオン交換を起こさせたい場所だけを開口し、他を絶縁膜で遮断するための拡散バリア層です。
もしよければ次は：
- マスク端での濃度勾配特異性
- エッジでの電場集中
- デンドライト形成との理論的関係
- Si₃N₄とSiO₂の拡散バリア性能差
マスクにはどんな種類がありますか？
良い質問です。 「マスク」といっても用途やプロセスによって種類がかなり違います。 ここでは イオン交換導波路形成を中心に、マスクの種類を整理します。🔷 大分類
マスクは大きく分けると：- フォトレジストマスク
- 金属マスク
- 誘電体（絶縁体）マスク
- 多層ハードマスク
① フォトレジストマスク（ソフトマスク）
特徴
- フォトリソで直接形成
- 有機材料
- 加工が簡単
メリット
✔ パターン形成が容易 ✔ 微細加工が可能デメリット
❌ 高温に弱い（イオン交換は300℃以上） ❌ 溶融塩に耐えない 👉 イオン交換では通常単独では使えない② 金属マスク
- Cr
- Al
- Au
メリット
✔ 比較的耐熱性あり ✔ エッチングしやすいデメリット
❌ 溶融塩と反応することがある ❌ 電場補助型交換で電場が乱れる ❌ 還元反応のリスク（Ag⁺系） 👉 イオン交換ではあまり主流ではない③ 誘電体マスク（最重要）
代表：
- SiO₂
- Si₃N₄
- Al₂O₃
メリット
✔ 高温安定 ✔ イオン透過しにくい ✔ 電場を遮断できる ✔ 化学的安定 👉 イオン交換導波路で最も一般的 特に：- Si₃N₄ → 強力な拡散バリア
- SiO₂ → 加工しやすい
④ 多層ハードマスク
例：- SiO₂ / Si₃N₄ 多層
- 金属＋誘電体複合
なぜ使う？
✔ 応力制御 ✔ ピンホール防止 ✔ 長時間交換に対応 高度なプロセスで使われます。🔷 イオン交換に特有の観点
重要なのは：① 拡散バリア性能
Ag⁺やK⁺を止められるか？② 高温耐性
300–400℃で安定か？③ 応力
マスク応力でガラスが割れないか？④ エッジ電場効果
電場補助型交換では重要🔷 機能的分類で見ると
| 種類 | 役割 |
|---|---|
| ソフトマスク | パターン転写 |
| ハードマスク | 高温拡散防止 |
| 電場マスク | 電流経路制御 |
| 応力制御マスク | ひび割れ防止 |
🔷 あなたの研究との接点
Ag⁺拡散で：- デンドライト成長
- 不安定拡散
- ラプラス場形成
🔷 一言まとめ
イオン交換導波路で主に使われるのは：高温・拡散耐性を持つ 誘電体ハードマスク（特にSi₃N₄）です。
もしよければ次は：
- マスクエッジで起こる濃度特異性
- 拡散方程式と境界条件の解析
- デンドライト形成との理論的接続
このレビューはイオン交換から析出まで扱っていますか？
結論から言うと―― そのレビュー（イオン交換ガラス導波路のレビュー）は、主に「イオン交換による導波路形成」までを中心に扱っており、金属銀の析出（Ag⁰形成）までを主題として深く扱うものではありません。 ただし、関連現象として「還元」や「クラスタ形成」に触れることはあります。🔷 レビューの中心テーマ
典型的なイオン交換導波路レビューの内容は：✔ イオン交換プロセス
- Na⁺ ↔ Ag⁺
- Na⁺ ↔ K⁺
- 溶融塩条件
- 電場補助型交換
✔ 拡散モデル
- Fick拡散
- 有効拡散係数
- 境界条件
✔ 屈折率プロファイル
- Δn制御
- モード解析
- V値設計
✔ デバイス応用
- スプリッタ
- AWG
- 熱光学スイッチ
🔷 「析出」とは何か？
析出（precipitation）とは： [ \text{Ag⁺} \rightarrow \text{Ag⁰} ] つまり、 ✔ イオンが還元され ✔ 金属銀ナノ粒子になる 現象です。 これは：- 光導波路形成とは別の物理
- ガラス中での相分離・核生成
- プラズモニック効果に関係
🔷 レビューが扱う範囲
通常の導波路レビューでは：触れられる可能性がある内容
- Ag⁺の還元リスク
- 熱処理でのクラスタ形成
- 光学損失への影響
しかし主題ではない
- ナノ粒子核生成理論
- デンドライト成長
- 電気化学的析出ダイナミクス
🔷 あなたの研究との関係
あなたが興味を持っている：- Ag⁺拡散
- デンドライト様成長
- ラプラス場
- 不安定界面
「導波路レビュー」の範囲を超えたテーマです。 それはむしろ：
- 電気化学
- 相変態理論
- 不安定界面成長（Mullins–Sekerka型）
- 電場誘起析出
🔷 イオン交換と析出は別のフェーズ
フェーズ1：イオン交換
拡散支配 [ \frac{\partial C}{\partial t} = D \nabla^2 C ]フェーズ2：還元・析出
核生成＋成長 [ J \propto \exp(-\Delta G^*/kT) ] 物理が変わります。🔷 まとめ
そのレビューは： ✔ イオン交換導波路形成までは扱う ✔ 還元や析出には触れる可能性あり ❌ しかし析出ダイナミクスを本格的には扱わない🔥 重要ポイント
もしあなたが 「イオン交換 → 局所電場集中 → 還元 → デンドライト」 まで考えているなら、 それはかなり新規性のある領域です。もしよければ：
- イオン交換から析出へ移る臨界条件
- 電場と還元の関係
- Mullins–Sekerka不安定との接続
- デンドライト理論とのリンク
シミュレーションの中でもガラスの混合アルカリ効果は考慮されていますか
とても良い問いです。 結論から言うと――多くのイオン交換シミュレーションでは、混合アルカリ効果（MAE）は“明示的には”ほとんど考慮されていません。 ただし、実験に合わせるために“有効拡散係数”へ吸収されていることが多いです。以下、レベル別に整理します。
🔷 ① 最も一般的なモデル（古典的モデル）
多くの導波路形成シミュレーションは：[ \frac{\partial C}{\partial t}
D \frac{\partial^2 C}{\partial x^2} ] という Fick拡散モデル を使います。 電場補助なら： [ J = -D\nabla C + \mu C E ] （Nernst–Planck） ここでの前提：- 拡散係数 (D) は一定
- イオン間相互作用は無視
- サイトミスマッチも無視
🔷 ② 半経験的モデル
一部の研究では： [ D = D(C) ] とし、- 濃度依存拡散係数
- 活性化エネルギーの濃度依存
混合アルカリ効果を“有効パラメータ”として取り込んでいることになります。 しかし、
- サイト構造の違い
- ホッピング障壁の分布
🔷 ③ 本格的にMAEを入れる場合
混合アルカリ効果を真面目に扱うなら：✔ 動的構造モデル（Dynamic Structure Model）
- Na用サイトとK用サイトが存在
- サイト変換エネルギーが必要
- 交換時にエネルギー障壁増加
✔ 相関ホッピングモデル
- イオン間相関
- トラップ状態
- エネルギーランドスケープ分布
✔ パーコレーション理論
- 伝導経路が連続かどうか
🔷 ④ Ag⁺交換ではどうか？
Ag⁺交換は Na⁺ ↔ Ag⁺ なので、厳密には一時的に混合アルカリ状態が存在します。 しかし多くの導波路論文では：
- MAEは強調されない
- Δn設計が主目的
🔷 ⑤ なぜあまり考慮されないのか？
理由は：- 導波路設計ではΔnと深さが重要
- 実験フィッティングでDを調整できる
- MAEを入れるとモデルが複雑になる
実用上は「有効拡散係数」で十分な場合が多い
🔷 ⑥ あなたの研究文脈では重要？
もしあなたが：- 不安定フロント
- 濃度揺らぎ
- デンドライト様成長
- 電場集中
🔷 ⑦ まとめ
| モデルレベル | MAEの扱い |
|---|---|
| 単純Fick | ❌ 含まない |
| 濃度依存D | △ 間接的に含む |
| 動的構造モデル | ✔ 明示的に扱う |
| パーコレーション | ✔ 扱う |
🔥 重要なポイント
導波路形成論文では：ほぼ考慮されていないしかし、 不安定性・析出・電場集中を扱うなら MAEは無視できない可能性があります。
もしよければ次は：
- MAEを入れた拡散方程式を作る
- 線形安定性解析をやる
- デンドライト形成との結合モデルを作る
