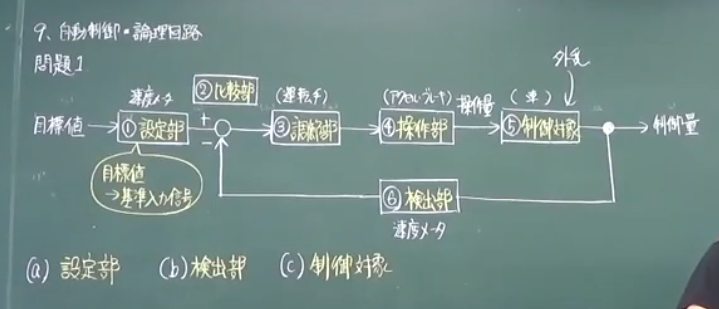

問題１
フィードバック制御系の各部のはたらきとして
,空欄に適する語句を語群から選んで答えよ。また,説明に最も関連するものを語群から選んで答えよ。
【語群】調節部 設定部 比較部 検出部 制御対象 操作部
- 基準入力信号を発する
- 制御量を検出し,基準入力信号と同種類の物理量に変換する
- 外乱の作用を受ける

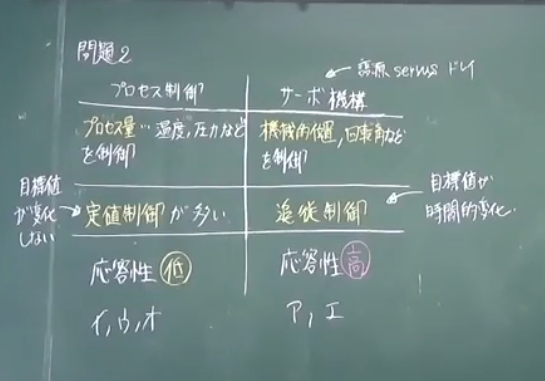

問題２
以下の項目ア～オは
,プロセス制御
,サーボ機構のどちらについて述べているか。どちらかに分類せよ。
ア
.制御量が機械的位置
,回転角などを主体とする制御である。
イ
.制御量が温度
,流量
,圧力などを主体とする制御である。
ウ
.定値制御が多い。
エ
.目標値が時間とともに任意に変化する。
オ
.応答性がかなり低い。
問題３
(１)目標値R(s)と制御量C(s)の間の伝達関数C(s)/R(s)を求めよ。
(２)外乱D(s)と制御量C(s)の間の伝達関数C(s)/D(s)を求めよ。
問題４
R－L回路において
,図のように単位ステップ電圧v(t)［
V］を加えたときの抵抗Rに流れる電流をi(t)［
A］とする
と
,出力をi(t)としたときの周波数伝達関数の式はG(jω) = 10/（1+j0.2ω） の形で表されている。
(１
)時定数Tおよびゲイン定数Kを求めよ。
(２
)時刻t［
s］と電流i(t)［
A］のグラフをかけ。
(３
)R［Ω］およびL［
H］の値を求めよ。
(４
)位相が45°遅れるときの角速度［
rad/s］を求めよ。
(５
)G(jω)のベクトル軌跡を表せ。
問題５
G(jω) =1/
1+j2ω のボード線図をかけ。
問題６
(１
)上記のグラフは
,どのような特性を表しているか。以下の語群より必要な語句を２つ用いて説明せよ。
語群
{ 一次
, 二次
, インパルス
, ステップ
}
(２
)グラフより
,立ち上がり時間Tr,遅れ時間Td,行き過ぎ時間Tp,整定時間Tsをそれぞれ答えよ。
問題７
次図のRLC直列回路への入力をvi(jω),出力をvo(jω)としたときの周波数伝達係数をG(jω)とする。
(１
)R = 0.8[Ω],L = 0.5[H],C = 0.5[F]のとき
,周波数伝達係数G(jω)を求めよ。
(２
)位相が90°遅れるときのゲイン|G(jω)|を求めよ。
問題８
2進数A,Bがあり
,Aは10進数で(150)10と表され
,Bは16進数表記で(C5)16と表される。
(１
)A,Bを２進数表記で表せ。
(２
)A,Bをビットごとに以下の論理演算を行い
,１６進数で表せ。
- 論理積(AND)
- 論理和(OR)
- 排他的論理和(EX-OR)
- 否定的論理積(NAND)

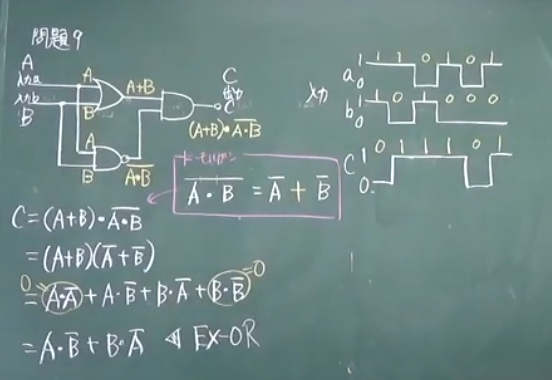

問題９
左図の論理回路において
,入力ａ及び入力ｂに右図に示すような入力があるときの出力cのタイムチャートをかけ。
問題１０
入力信号A,BおよびC,出力信号がXの論理回路が
,次のような真理値表を満たしているとき
,Xの論理式を簡略化して答えよ。
| 入力信号 |
出力信号 |
| A |
B |
C |
X |
| 0 |
0 |
0 |
1 |
| 0 |
0 |
1 |
1 |
| 0 |
1 |
0 |
1 |
| 0 |
1 |
1 |
0 |
| 1 |
0 |
0 |
1 |
| 1 |
0 |
1 |
0 |
| 1 |
1 |
0 |
0 |
| 1 |
1 |
1 |
0 |

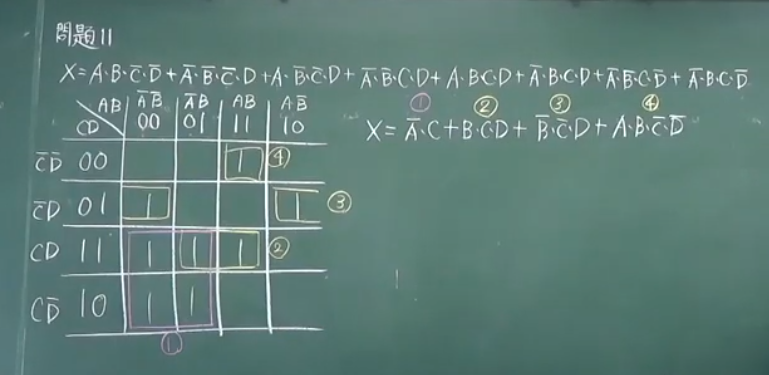

問題１１
以下の論理式を簡単にせよ。
X = A・B・
C・
D +
A・
B・
C・D + A・
B・
C・D +
A・
B・C・D + A・B・C・D +
A・B・C・D +
A・
B・C・
D +
A・B・C・
D

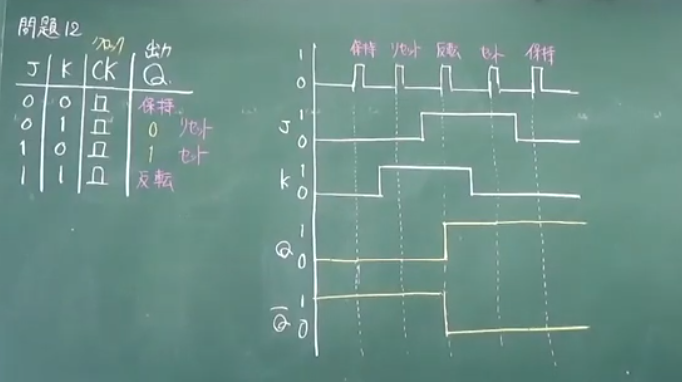

問題１２
JKフリップフロップ回路において、図のような入力に対して、出力のQおよび
Qのタイムチャートはどのように表されるか。
